Perfil Longitudinal de Trazado

Calcula el perfil longitudinal de un trazado usando topografía base. La elevación del terreno se interpola en cada punto del eje mediante IDW, y se compara contra la rasante ingresada.

Incluye ancho de camino, talud de corte, talud de relleno y advertencia si los taludes laterales no alcanzan a intersectar la topografía dentro del área disponible.

1. Topografía base

Puntos topográficos: Este, Norte, Elevación terreno

2. Figura referencial

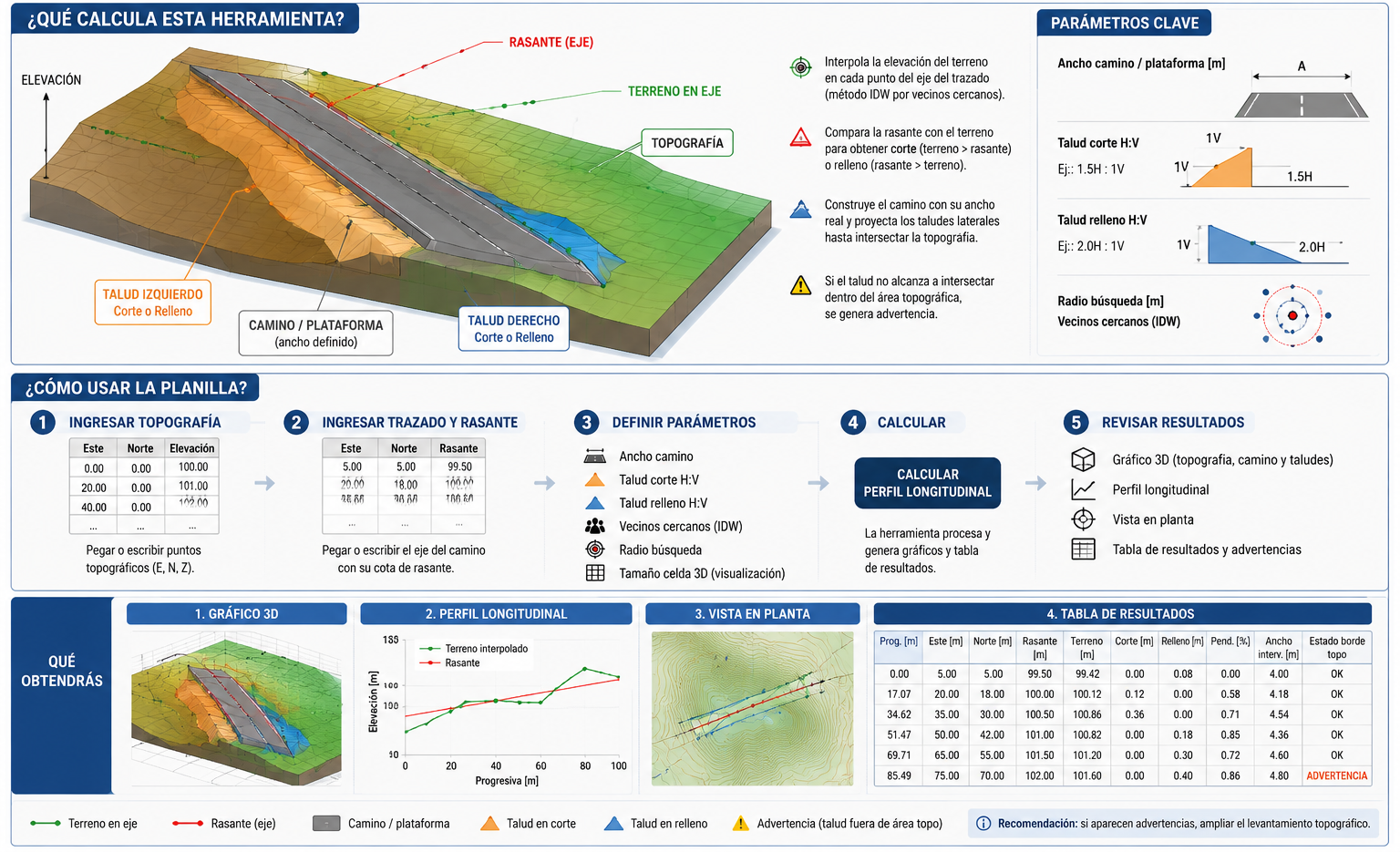

Esquema de perfil longitudinal topográfico

3. Trazado y rasante

Puntos del trazado: Este, Norte, Elevación rasante

4. Parámetros de cálculo

Ancho camino / plataforma [m]

Talud corte H:V

Talud relleno H:V

N° vecinos cercanos

Radio máximo búsqueda [m]

Tamaño celda 3D [m]

Pasos de talud

Máximo puntos topográficos

Máximo puntos trazado

Decimales resultados

5. Resumen

Longitud total -

Corte máximo -

Relleno máximo -

Pendiente máx. -

Ingrese los datos y presione calcular.

6. Gráfico 3D: topografía, camino, rasante y taludes

7. Perfil longitudinal simple

8. Vista en planta del trazado

9. Tabla de resultados

Prog. [m]	Este [m]	Norte [m]	Rasante [m]	Terreno [m]	Corte [m]	Relleno [m]	Dist. tramo [m]	Pend. [%]	Ancho interv. [m]	Estado borde topo
