Simulador de transporte a superficie libre

Cómo usarlo

1. Ingrese caudal, rugosidad y altura disponible.

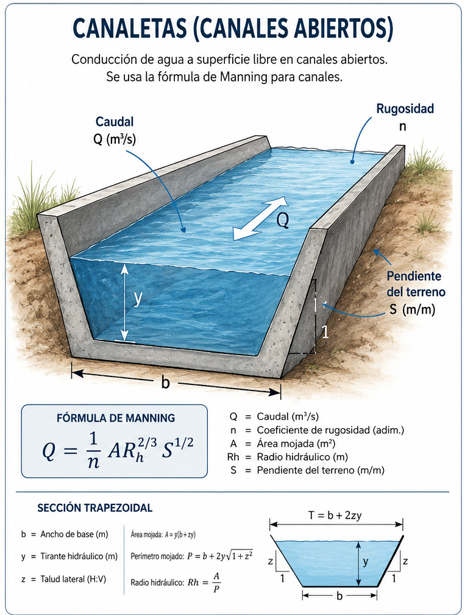

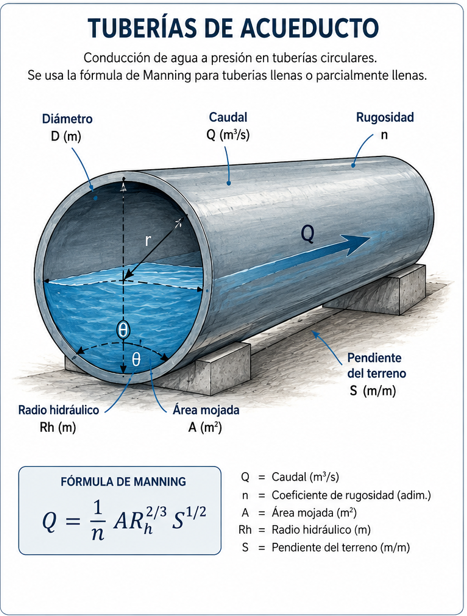

2. Seleccione la sección y complete sus dimensiones.
3. Ingrese el trazado como pares distancia–cota de fondo.
4. Ingrese el radio de curvatura al eje Rc y calcule.

Base de cálculo

Manning: Q = (1/n)·A·R_h^2/3·S^1/2. El tirante crítico satisface Q²T/(gA³)=1. El perfil usa dy/dx=(S₀−S_f)/(1−Fr²), integrado por pasos cortos.

La alerta preliminar de ondas rodantes se activa para Fr ≥ 2. En curvas, Rc y el ancho superficial permiten estimar el peralte transversal y el borde libre del lado exterior. Son verificaciones distintas.

Herramienta de ingeniería preliminar. Cerca de flujo crítico, resaltos, compuertas, transiciones rápidas o cambios bruscos de sección se requiere un método especializado y revisión profesional.
