METALVAM | Monitor reológico para decisión de cizalle

Estimación en línea de Yield Stress mediante caudal y caída de presión

Planilla web para estimar la reología del relave durante escalones del VDF y apoyar la decisión operacional de activar o detener el sistema de cizalle.

1. Resumen

Qué mide

Construye pares de tasa de corte aparente y esfuerzo de pared usando caudal, diámetro y ΔP.

Qué estima

Yield Stress y viscosidad plástica mediante ajuste Bingham lineal y Buckingham-Reiner.

Para qué sirve

Compara el YS estimado con umbrales de encendido y apagado del sistema de cizalle.

2. Instalación física de referencia

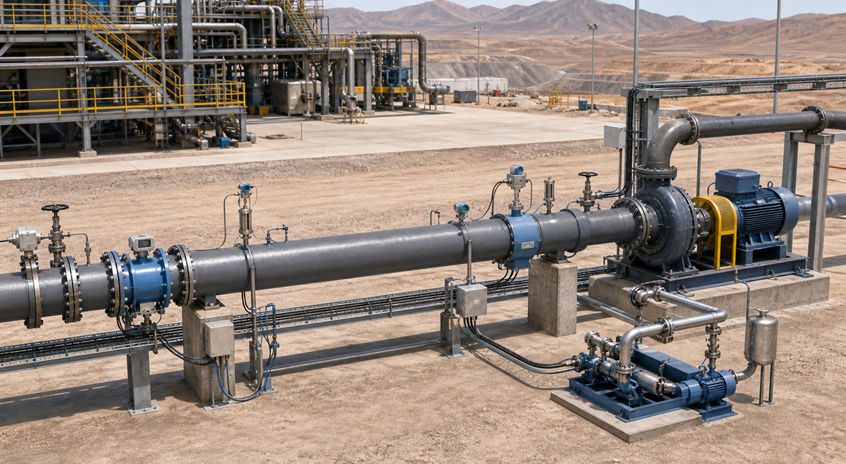

Instalación industrial realista con tubería de relaves, caudalímetro, transmisores de presión, densímetro, bomba con VDF y circuito de cizalle
Vista física referencial. La disposición final debe considerar accesibilidad, purga de tomas, abrasión, soportación, cableado, clasificación de área y recomendaciones de proveedores.

3. Esquema de instrumentación propuesto

Señales mínimas

FIT-101, PIT-101A, PIT-101B, velocidad/frecuencia VDF y estado estable.

Señal recomendada

DIT-101 sincronizado. Si no existe, calcular densidad y aumentar la incertidumbre cuando haya desnivel.

Verificación de cizalle

Agregar un segundo tramo PIT/FIT después del equipo de cizalle para comprobar la reducción efectiva de YS.

4. Formulación teórica

A = πD²/4
V = Q/A
γ̇a = 8V/D

El caudalímetro entrega velocidad media. γ̇a es una tasa de corte aparente, no el perfil radial de velocidad.

ΔPf = (Pin − Pout) − ρg(zout − zin)
τw = ΔPf·D/(4L)
τw = b + μap·γ̇a → τy ≈ 0,75b

Buckingham-Reiner, Bingham laminar

γ̇a = (τw/μB) · [1 − (4/3)(τy/τw) + (1/3)(τy/τw)⁴]

El PHP minimiza el error entre γ̇ medida y predicha para obtener τy y μB. El resultado es operacional y debe calibrarse contra reómetro.

5. Cálculos — datos de entrada

Geometría e instrumentación

Positivo si P2 está más alto.

Umbrales para decidir cizalle

Escalones del VDF

Ingresar promedios estables y sincronizados. Se recomiendan 5–7 puntos, un rango de tasa de corte de al menos 2:1 y repetir la secuencia al subir y bajar velocidad.

UsarVDF [Hz]Caudal [m³/h]Pin [kPa g]Pout [kPa g]Densidad [kg/m³]

6. Resultados

Ingrese los datos y presione calcular.

7. Gráficos

Pseudo-reograma

Gradiente de presión vs. velocidad

8. Calibración con reómetro de laboratorio

Ingrese muestras pareadas tomadas durante condiciones estables. El sistema ajusta la relación YS laboratorio = a + b · YS en línea. Use la hora de muestreo corregida por el tiempo de traslado del relave hasta el punto de extracción.

Se actualiza automáticamente al ejecutar el cálculo hidráulico.

Muestras pareadas

UsarFecha / horaYS línea [Pa]YS laboratorio [Pa]Densidad [kg/m³]Temperatura [°C]Comentario
Ingrese al menos tres pares válidos y presione calcular calibración.

Laboratorio versus medición en línea

Cómo interpretar

YSajustado = a + b · YSlínea
  • Un valor b distinto de 1 indica un error proporcional.
  • Un valor a distinto de 0 indica un desplazamiento constante.
  • Realice siempre el mismo pre-cizallamiento, reposo, geometría y temperatura en laboratorio.
  • La calibración no corrige muestras mal sincronizadas ni cambios bruscos de mineralogía.

9. Comentarios y nivel de certeza

No se declara certeza “alta” solamente con datos de tubería. El mejor nivel mostrado es moderado-alto y exige calibración contra ensayos de laboratorio, verificación de régimen, velocidad crítica de deposición y repetibilidad.
