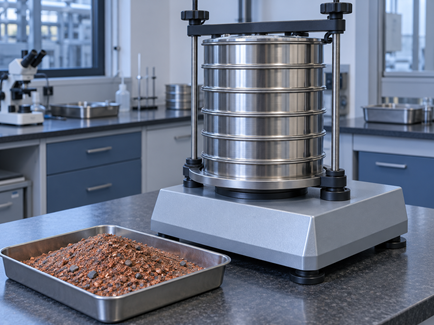

Tamizado seco/húmedo
Para arenas y fracción gruesa. El método húmedo ayuda a desagregar finos.
≈38 µm–125 mmInterpretación de la granulometría
La curva pasante acumulada indica qué porcentaje posee un tamaño menor que cada abertura. D50 es el tamaño bajo el cual se encuentra el 50% de la muestra; D85 corresponde al 85%.
Interpolación logarítmica entre dos puntos:
log Dₓ = log D₁ + (x−P₁)/(P₂−P₁)·(log D₂−log D₁)
log Dₓ = log D₁ + (x−P₁)/(P₂−P₁)·(log D₂−log D₁)
Partículas muy finas: bajo aproximadamente 38–45 µm, el tamizado pierde representatividad. Se recomienda difracción láser, sedimentación o técnicas especializadas.
Métodos e instrumentos

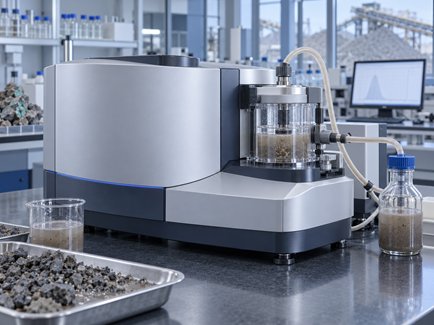

Difracción láser
Rápida y adecuada para amplios rangos de finos; requiere dispersión controlada.
≈0,01–3.500 µm

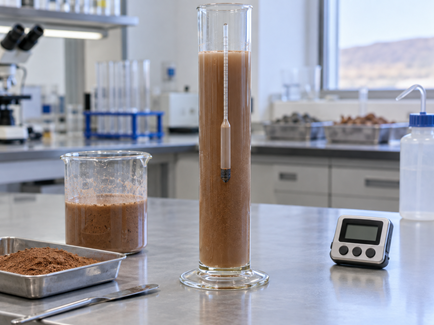

Sedimentación / hidrómetro
Estima el diámetro equivalente mediante velocidad de caída y ley de Stokes.
≈1–75 µm

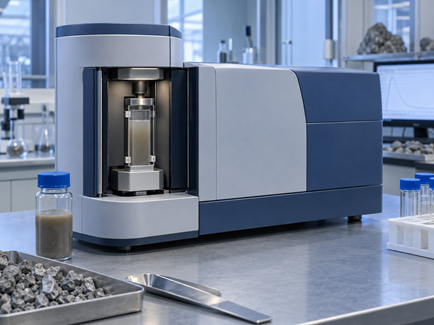

Sedígrafo por rayos X
Mide concentración durante la sedimentación mediante absorción de rayos X.
≈0,1–300 µm

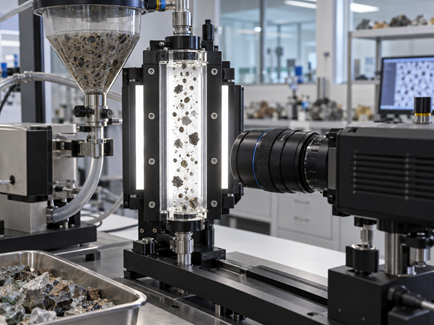

Análisis dinámico de imágenes
Entrega tamaño y forma; es útil en arenas, pero limitado para ultrafinos.
≈1 µm–30 mm

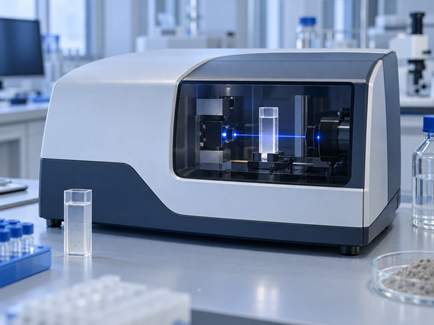

Dispersión dinámica de luz
Para partículas submicrométricas diluidas; no representa por sí sola un relave completo.
≈0,001–10 µmCalculadora granulométrica
Pegue dos columnas: tamaño y porcentaje pasante (o masa retenida).
Ejemplos
Resultados
D10—
D30—
D50—
D60—
D85—
D90—
Curva granulométrica
Tabla normalizada
Selección orientativa del método
| Material | Rango | Método recomendado | Observación |
|---|---|---|---|
| Arena gruesa / ripios | >75 µm | Tamizado seco o húmedo | Verificar cierre de masa. |
| Relave mixto | 1–1.000 µm | Tamizado húmedo + láser | Combinar curvas con balance de masa. |
| Lamas de cobre | <45 µm | Láser o sedimentación | Controlar dispersión y densidad. |
| Ultrafinos | <1 µm | DLS / técnica especializada | Requiere protocolo específico. |
