Cálculo Cajón de Traspaso con Pantalla Aquietadora

Datos de entrada

Proyecto

Ejecutor

Revisión

Descripción

Caudal y pulpa

Caudal Q (m³/h)

Densidad pulpa ρp (kg/m³)

Densidad sólidos ρs (kg/m³)

d85 (mm)

g gravedad (m/s²)

Flujo espumoso

Canaleta de entrada y salida

Ancho canal bcan (m)

Altura normal entrada hn1 (m)

Altura normal salida hn2 (m)

Pendiente entrada i%e (%)

Pendiente rampa i%t (%)

Pendiente salida i%s (%)

Geometría del cajón

Altura de caída H0 (m)

Altura vano ht (m)

Altura grada g (m)

Distancia d bajo pantalla (m)

L1 adoptado (m)

L2 adoptado (m)

L3 adoptado (m)

P profundidad cajón (m)

Pantalla aquietadora

El cálculo es preliminar y debe ser validado con modelo hidráulico completo, ejes hidráulicos, reología real y planos de detalle.

Base técnica usada

V_dep = 2,1 · [2·g·h_n·(ρ_s−ρ_p)/ρ_p]^0,5 · (d₈₅/h_n)^0,142
H_c = h_c + V_c²/(2g), con h_c = (q²/g)^1/3
h′ ≥ √(H₀/3), L₁ ≥ 1,5·L_p, L₂ ≥ 3·H_c, H_c/h_t ≤ 0,8

Cálculo hidráulico referencial — Cajón de Traspaso con Pantalla Aquietadora

Datos de entrada

Proyecto

Caudal y pulpa

Canaleta de entrada y salida

Geometría del cajón

Base técnica usada

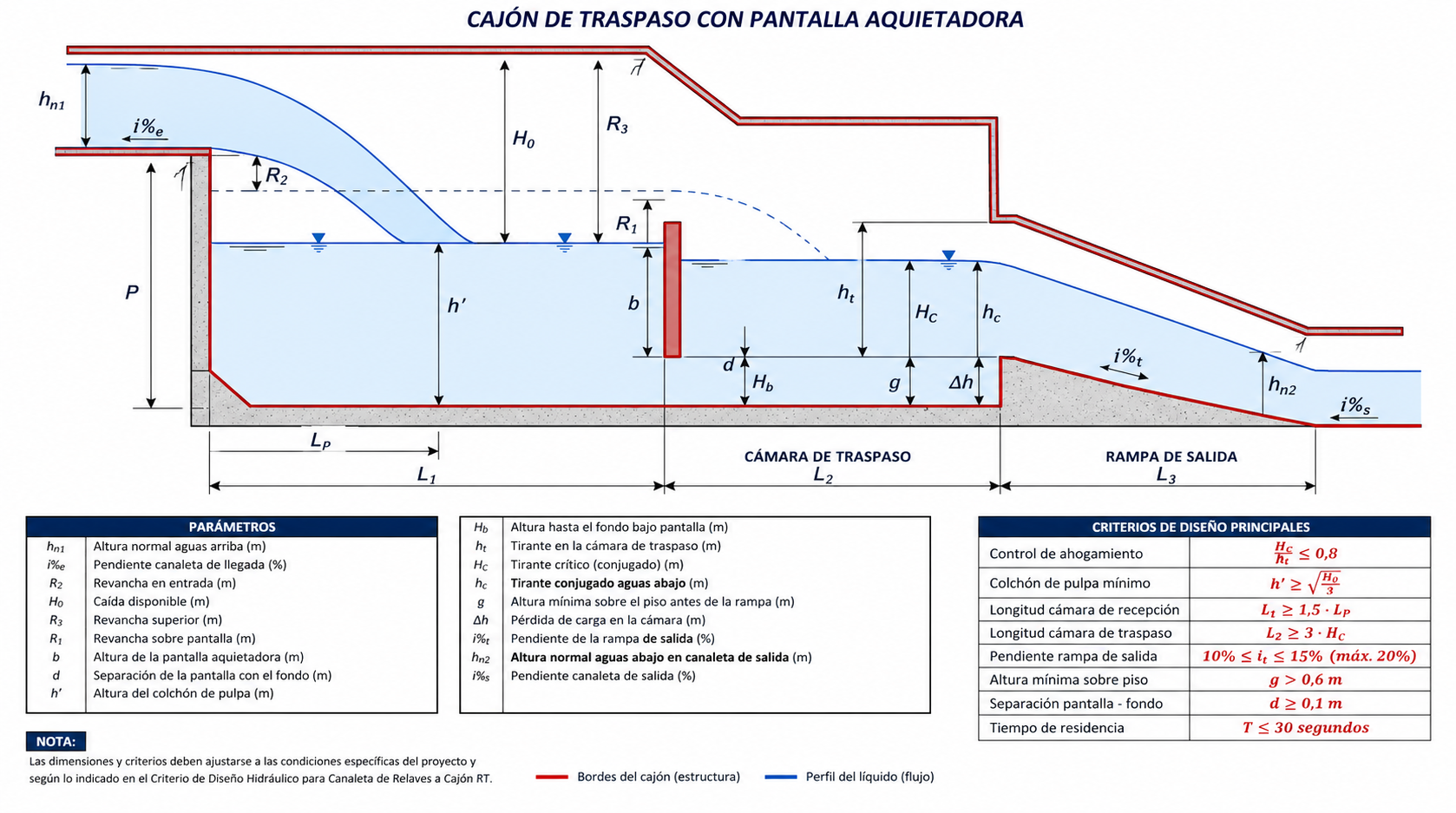

Figura cajón de traspaso

Resultados principales

Verificaciones

Detalle de cálculo
