Análisis temporal post-blackout de relaves
Permite usar directamente resultados de laboratorio de Yield Stress y viscosidad versus tiempo de reposo, estimar su evolución mediante una ecuación calibrable y estudiar cómo cambia el Yield Stress al variar concentración, granulometría, finos, arcillas, química del agua, floculante, temperatura y pre-cizalle.

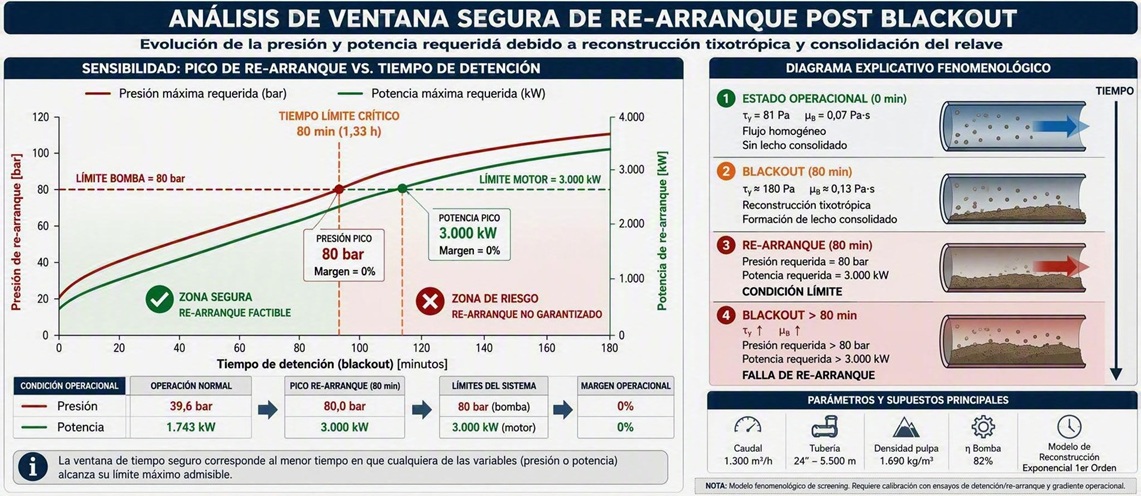

Copie la imagen como blakout.png en esta misma carpeta.
1. Fuente del modelo reológico
Recomendado: híbrido. La curva de laboratorio define el caso de referencia y la ecuación escala el efecto de cambios de proceso.
2. Datos de laboratorio: reposo vs. Yield Stress / viscosidad
Ingrese al menos 3 puntos. Idealmente incluya t=0 y varios tiempos de reposo (por ejemplo 0; 0,25; 0,5; 1; 2; 4; 8 h). El ajuste usa una exponencial estirada y reporta R².
| Usar | Tiempo reposo [h] | Yield Stress [Pa] | Viscosidad Bingham [Pa·s] |
|---|---|---|---|
3. Caso de referencia y parámetros actuales
Los parámetros de referencia corresponden al ensayo de laboratorio. Los parámetros actuales son los que desea evaluar. Si ambos son iguales, el factor multivariable es 1,00.
Propiedades del relave y agua
Coeficientes de sensibilidad multivariable — calibrables
Importante: estos exponentes no son universales. Los valores iniciales son sólo para explorar sensibilidad y deben calibrarse con ensayos del relave específico.
4. Parámetros de reconstrucción manual y blackout
5. Línea y re-arranque
6. Resultados
7. Reconstrucción temporal
Yield Stress vs. tiempo de reposo
Viscosidad vs. tiempo de reposo
8. Sensibilidad del Yield Stress a variables de proceso
Se varía una variable por vez manteniendo las demás constantes. El gráfico tipo tornado muestra el cambio de τy al tiempo seleccionado respecto del caso base.
Ranking de sensibilidad
Curva paramétrica
9. Re-arranque hidráulico
Presión vs. tiempo desde re-arranque
Potencia vs. tiempo desde re-arranque
10. Alcance técnico
La herramienta separa dos problemas: reología intrínseca y respuesta hidráulica de la línea. Cp, granulometría, finos, arcillas, pH, conductividad, floculante, temperatura y pre-cizalle pueden modificar la reconstrucción reológica; diámetro, longitud, desnivel y caudal se usan principalmente para transformar esa reología en gradiente, presión y potencia.
La relación multivariable es una correlación calibrable, no una ley universal para todos los relaves. Para uso de ingeniería se recomienda calibrar los exponentes con campañas de laboratorio a diferentes Cp, química, granulometría y tiempos de reposo.
