1. ¿Qué es una válvula ventosa?
Las válvulas ventosa, también llamadas válvulas de aire, permiten evacuar aire acumulado en tuberías presurizadas y admitir aire cuando se produce vaciado o depresión interna.
Su objetivo es proteger la conducción frente a bolsas de aire, reducción de sección útil, pérdidas de energía, vacío interno, golpes de ariete y posibles daños por colapso.
Se recomienda instalarlas en posición vertical y considerar una válvula de aislamiento antes de la ventosa para permitir mantención sin detener toda la instalación.

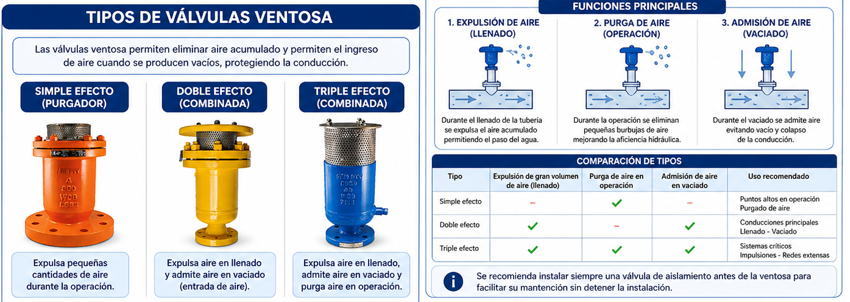

2. Tipos de ventosas
| Tipo | Función principal | Uso típico |
|---|---|---|
| Simple efecto | Expulsa pequeñas cantidades de aire acumulado durante operación. | Puntos altos o puntos singulares en operación normal. |
| Doble efecto | Expulsa aire en llenado y admite aire en vaciado. | Conducciones principales, llenado y vaciado de tuberías. |
| Triple efecto o combinada | Expulsa aire en llenado, admite aire en vaciado y purga aire en operación. | Sistemas críticos, impulsiones, acueductos, minería y redes extensas. |

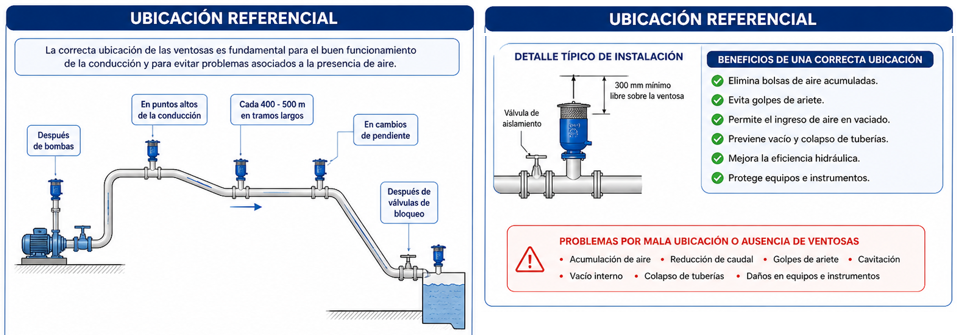

3. Criterios de ubicación
- Puntos altos de la conducción.
- Cambios importantes de pendiente.
- Después de bombas o válvulas de bloqueo.
- Tramos largos donde pueda acumularse aire.
- Puntos donde se requiera admisión de aire para evitar vacío durante vaciado.
Problemas que ayudan a evitar
- Disminución de caudal por bolsas de aire.
- Sobrepresiones y transientes.
- Vacío interno y aplastamiento de tuberías.
- Cavitación y golpes hidráulicos.
- Lecturas incorrectas en instrumentos.
4. Calculadora preliminar de ventosa
El cálculo es referencial. Para selección final se deben revisar curvas del fabricante, presión diferencial admisible, tipo de fluido, riesgo de golpe de ariete y condiciones de operación.
Ingrese los datos y presione calcular.
