VÁLVULAS PARA PULPAS
Diseñadas para soportar abrasión, corrosión y sólidos en suspensión. Ideales para pulpas minerales, relaves y concentrados.

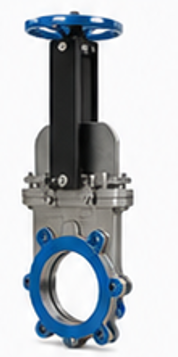

VÁLVULA DE CUCHILLO
Diseñada para cortar y aislar fluidos con alto contenido de sólidos. No es ideal para regulación continua.

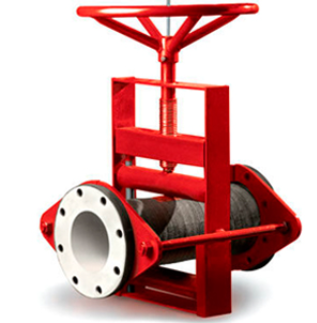

VÁLVULA PINCH
Controla el flujo comprimiendo una manga flexible. Adecuada para pulpas abrasivas y corrosivas.
VÁLVULA GLOBO
Excelente para regulación de flujo y control de presión. Puede generar mayor pérdida de carga.
VÁLVULA DE BOLA
Apertura y cierre rápido. No se recomienda para regulación continua en apertura parcial.

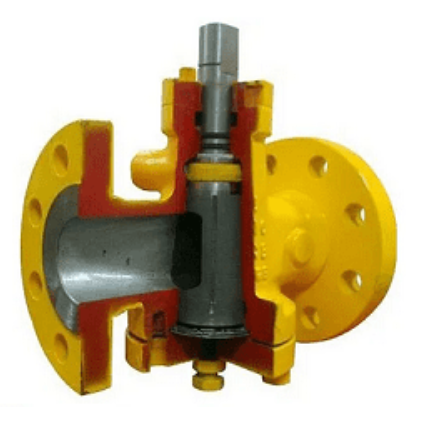

VÁLVULA DE ASIENTO CÓNICO
Diseñada para servicios severos con sólidos. Ofrece control medio a bueno.

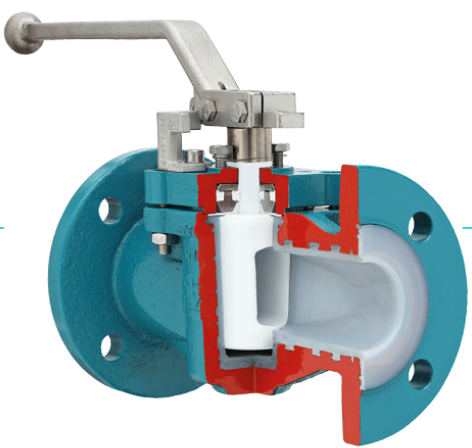

VÁLVULA PLUG
Adecuada para pulpas viscosas y abrasivas. Puede trabajar como válvula de control según diseño.
VÁLVULAS PARA AGUA
Usadas para manejo, conducción y control de agua en procesos de planta, servicios auxiliares y sistemas de distribución.

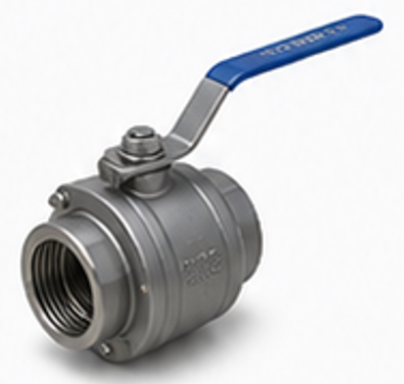

VÁLVULA DE BOLA
Cierre rápido y hermético. Ideal para servicios generales de agua con baja pérdida abierta.

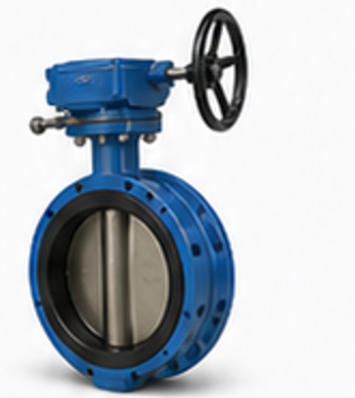

VÁLVULA MARIPOSA
Ligera y compacta. Ideal para grandes diámetros y regulación media.

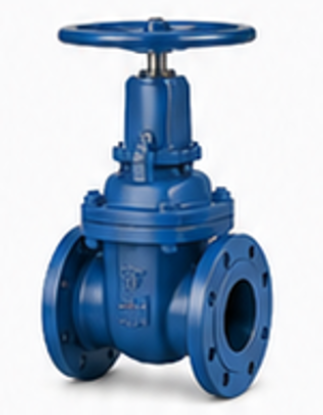

VÁLVULA COMPUERTA
Diseñada para apertura y cierre total. Baja caída de presión abierta.

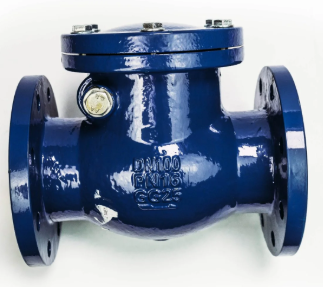

VÁLVULA DE RETENCIÓN
Evita el retroceso del flujo. No corresponde a una válvula de regulación.
CALCULADORA DE PÉRDIDA DE CARGA EN VÁLVULAS
Evalúa la pérdida de presión y pérdida de carga generada por una válvula según su porcentaje de apertura. No considera TDH ni potencia de bomba.
Fórmulas usadas
Área: A = π · D² / 4
Velocidad: V = Q / A
Pérdida de presión: ΔP = K · ρ · V² / 2
Pérdida de carga: ΔH = ΔP / (ρ · g)
K corregido por apertura: Kapertura = K100% · (100 / apertura)n
Velocidad zona abierta: Vválvula ≈ Q / (A · apertura/100)
Cavitación simplificada: se compara ΔP con FL² · (P1 abs − Pv). Si ΔP supera ese valor, existe riesgo de cavitación/flujo ahogado. Para pulpas es referencial.
Los valores K, FL y exponentes son referenciales para comparación conceptual. Para ingeniería final se debe usar curva del fabricante, Cv/Kv o datos certificados.
Rango típico de regulación
| Válvula | Rango útil referencial | Comentario |
|---|---|---|
| Globo | 20% a 80% | Muy buena para control. |
| Pinch | 25% a 80% | Buena para pulpas abrasivas. |
| Asiento cónico | 25% a 75% | Buena en servicios severos. |
| Plug | 30% a 80% | Control aceptable según diseño. |
| Mariposa | 30% a 70% | Regulación media. |
| Bola | 40% a 70% | No ideal para regulación permanente. |
| Cuchillo | No recomendada | Preferente abierta/cerrada. |
| Compuerta | No recomendada | Preferente abierta/cerrada. |
| Retención | No aplica | No regula caudal. |
ALTA RESISTENCIA
Materiales y diseños resistentes a la abrasión, corrosión y condiciones extremas.
CONFIABILIDAD
Equipos robustos que aseguran operación continua y menor tiempo de detención.
MANTENIMIENTO
Diseñadas para facilitar inspección, mantenimiento y reducción de costos operacionales.
APLICACIONES
Para líneas de pulpa, agua de proceso, servicios auxiliares y sistemas de relaves.
