Cálculo de Presión Resistente de Tuberías

Verificación simplificada para cañerías metálicas según enfoques ASME B31.3 y ASME B31.4. Aplicación orientativa para ingeniería preliminar.

1. Datos generales

Espacio para Figura 1

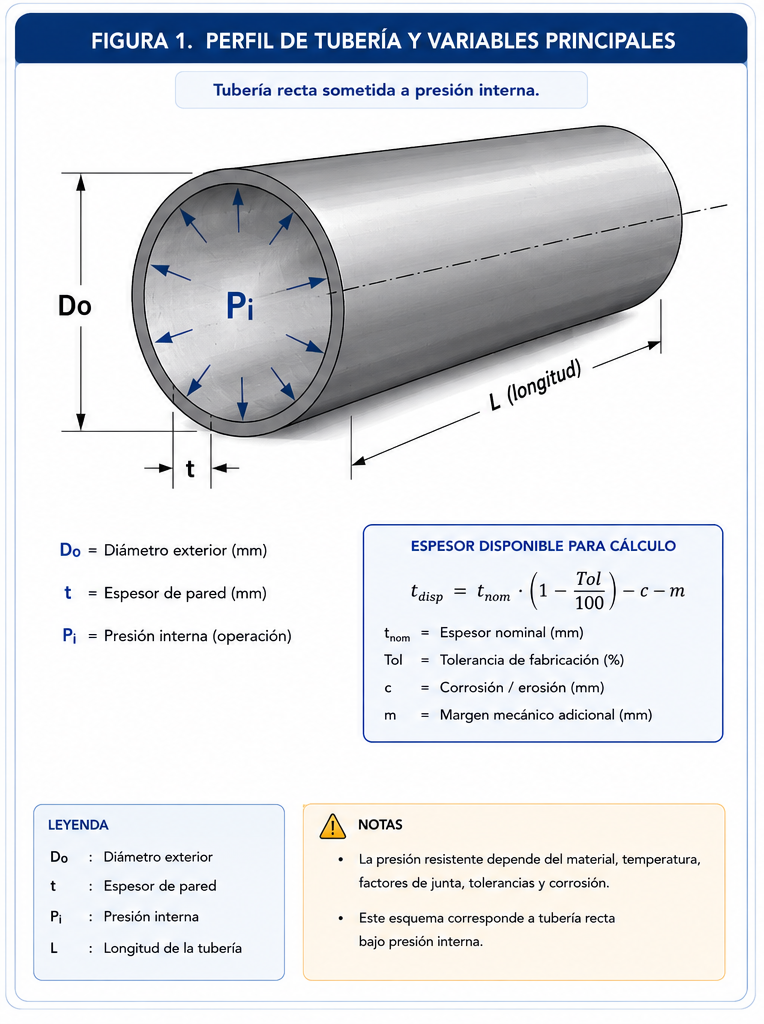

Figura 1: perfil o esquema de la tubería

2. Geometría y espesor disponible

Espesor usado: t = tnom·(1 - tolerancia) - corrosión - margen mecánico.

Espacio para Figura 2

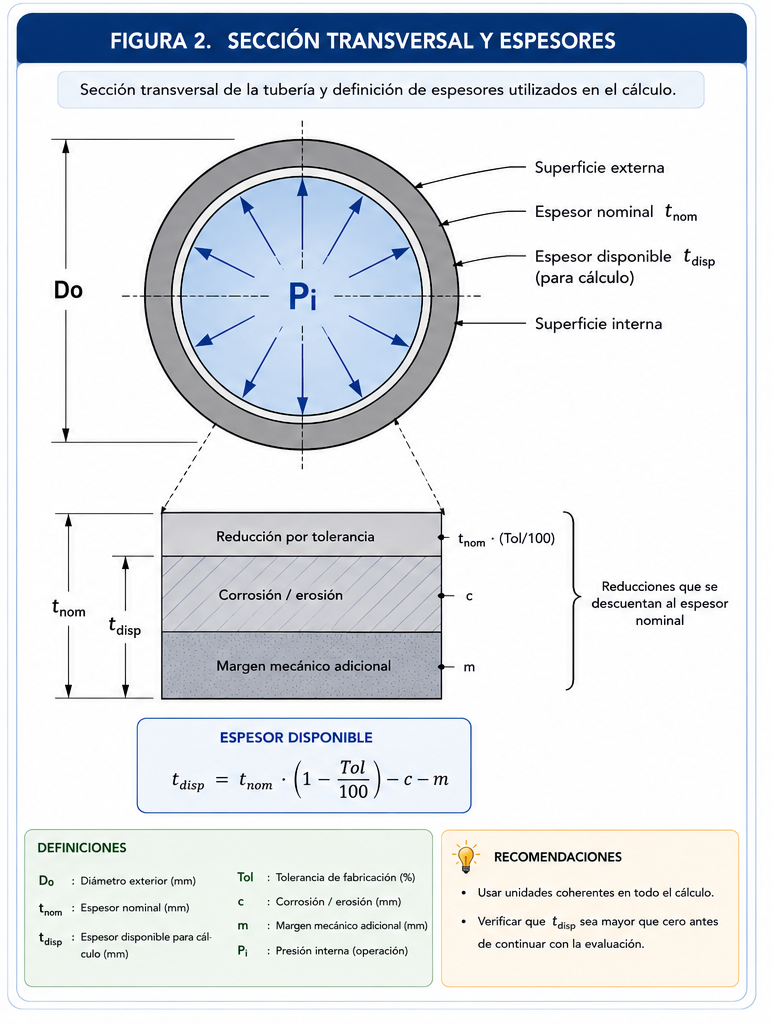

Figura 2: sección de tubería, espesor y presión interna

3. Parámetros ASME B31.3

B31.3, tubería recta presión interna: P = 2·S·E·W·t / (Do - 2·Y·t)

4. Parámetros ASME B31.4

B31.4 / Barlow modificada: P = 2·S·t·F·E·T / Do

5. Tablas de referencia rápida

ParámetroDescripciónValor típico editable
SEsfuerzo admisible del material a temperatura de diseñoSegún tabla ASME/material
EFactor de calidad de junta o fabricación0.8 a 1.0
WFactor de reducción por soldadura a alta temperatura en B31.31.0 usual si no aplica
YCoeficiente por presión interna B31.30.4 para muchos aceros ferríticos
Norma / métodoUso generalMaterial
ASME B31.3Piping de proceso, plantas, servicios industrialesPrincipalmente metálico
ASME B31.4Ductos de líquidos y slurryPrincipalmente acero
ASME B31.8GasoductosAcero
ISO 4427 / AWWA C906Tuberías PE/HDPEPlástico
AWWA C900/C905PVC presiónPlástico
