Protección catódica

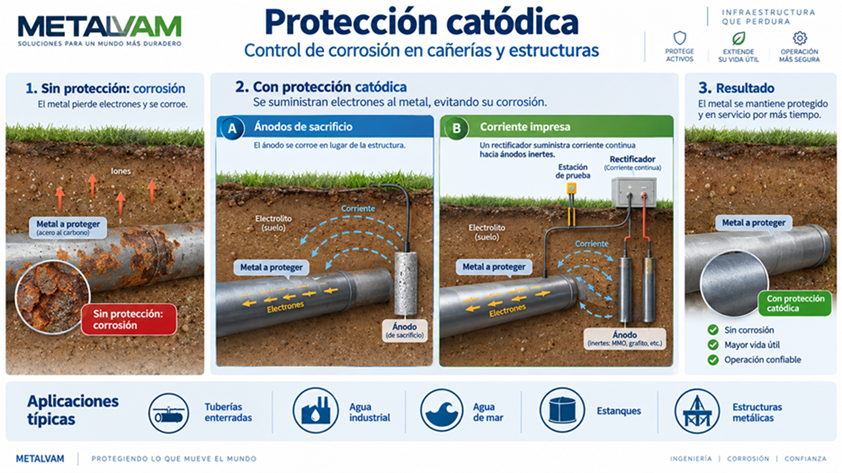

La protección catódica reduce la corrosión electroquímica haciendo que la estructura metálica opere como cátodo. Puede implementarse mediante ánodos de sacrificio o mediante corriente impresa desde un rectificador.
¿Cómo funciona?
La corrosión implica una transferencia electroquímica. La protección catódica suministra electrones a la estructura y desplaza su potencial hacia una condición protegida.
Metal + electrolito
Una tubería enterrada o sumergida forma celdas electroquímicas en presencia de suelo o agua.
Áreas anódicas
En zonas anódicas el acero pierde electrones y se disuelve progresivamente.
Aporte de corriente
Un ánodo galvánico o un rectificador aporta corriente protectora a la estructura.
Control de potencial
El desempeño se verifica mediante potenciales estructura-electrolito y mediciones de terreno.
A · Ánodos de sacrificio
Se conecta un metal más activo, por ejemplo magnesio, zinc o aluminio. El ánodo se consume preferentemente y entrega corriente a la estructura.
Sistema simpleSin rectificadorDemanda moderadaB · Corriente impresa (ICCP)
Un rectificador de corriente continua alimenta ánodos relativamente inertes. Permite entregar corrientes mayores y ajustar el nivel de protección.
Grandes estructurasRegulableRequiere energíaEjemplos rápidos
Seleccione un ejemplo para cargar valores típicos de screening y luego modifique los datos.
1. Datos de entrada
Estructura y ambiente
Geometría y recubrimiento
Demanda electroquímica
Ánodos / rectificador
2. Resultados y recomendaciones
Dimensionamiento preliminar · ánodos
| Área total | — |
| Densidad de corriente usada | — |
| Ánodo sugerido | — |
| Masa anódica requerida | — |
| Cantidad aproximada | — |
| Capacidad electroquímica | — |
Dimensionamiento preliminar · ICCP
| Corriente rectificador | — |
| Tensión estimada | — |
| Tamaño sugerido rectificador | — |
| Potencia DC aproximada | — |
| Resistencia usada | — |
Nivel de demanda estimado
Indicador conceptual basado en corriente total, área expuesta, ambiente y resistividad. No reemplaza mediciones de terreno.
Recomendaciones
- Presione CALCULAR para generar recomendaciones.
Criterio de cálculo
El modelo estima la superficie eléctricamente expuesta, la corriente de protección y el inventario preliminar de ánodos o rectificador.
Referencias de ingeniería a verificar
Para diseño definitivo revise la edición vigente de normas y prácticas aplicables al activo, por ejemplo ISO 15589 para tuberías, documentos AMPP/NACE, DNV para estructuras marinas, requisitos del propietario y criterios de potencial específicos del electrolito y electrodo de referencia.
