Datos de entrada

Nombre del proyecto

Ejecutor

Tipo de accesorio

Presión máxima Pt (m.c.a.)

Densidad fluido γ (kg/m³)

Factor de seguridad FS

Diámetro interior D (mm)

Diámetro mayor DM (mm), solo reducción

Diámetro menor Dm (mm), solo reducción

Ángulo codo Φ (°)

Capacidad terreno C (t/m²)

Ángulo rozamiento φ (°)

Dimensiones propuestas del macizo

Base b (m)

Altura h (m)

Profundidad p (m)

Peso específico hormigón γh (t/m³)

Profundidad mínima constructiva (m)

Descripción técnica

Cuando una tubería trabaja a presión, se generan empujes en puntos donde cambia la dirección, existe una reducción de diámetro o hay un extremo cerrado. El macizo de anclaje debe transmitir dicho esfuerzo al terreno mediante reacción lateral y fricción por peso propio.

Alcance

Cálculo preliminar para tuberías enterradas. Para diámetros grandes, presiones elevadas, suelos débiles, cargas dinámicas o condiciones sísmicas, se debe desarrollar memoria de cálculo específica.

Importante: revisar compactación, drenaje, geometría real de zanja, interferencias, empuje efectivo, condición de prueba hidrostática y criterios del mandante.

Fórmulas principales

Codo:

E = 2 · γ · Pt · A · sen(Φ/2)

Derivación, válvula o brida ciega:

E = γ · Pt · A

Reducción:

E = γ · Pt · π · (DM² − Dm²) / 4

Con Pt en m.c.a., γ en kg/m³ y áreas en m², el resultado se expresa como kgf aproximadamente.

Verificación del macizo

Rp = V · γh · tan(φ)

Rt = C · Acontacto

Rp + Rt ≥ FS · E

Donde V = b·h·p, Acontacto = b·h, C es la capacidad lateral del terreno y γh el peso específico del hormigón.

Tabla referencial de suelos

Tipo de suelo	φ referencial	C referencial	Comentario
Arcilla blanda / relleno suelto	15°	2 a 3 t/m²	Requiere revisión geotécnica.
Arcilla media	20°	5 t/m²	Valor usado comúnmente en ejemplos.
Arcillo-arenoso firme	25°	10 t/m²	Buen confinamiento lateral.
Arena/grava compacta	30° a 35°	15 a 20 t/m²	Validar con informe de mecánica de suelos.

Figura 1

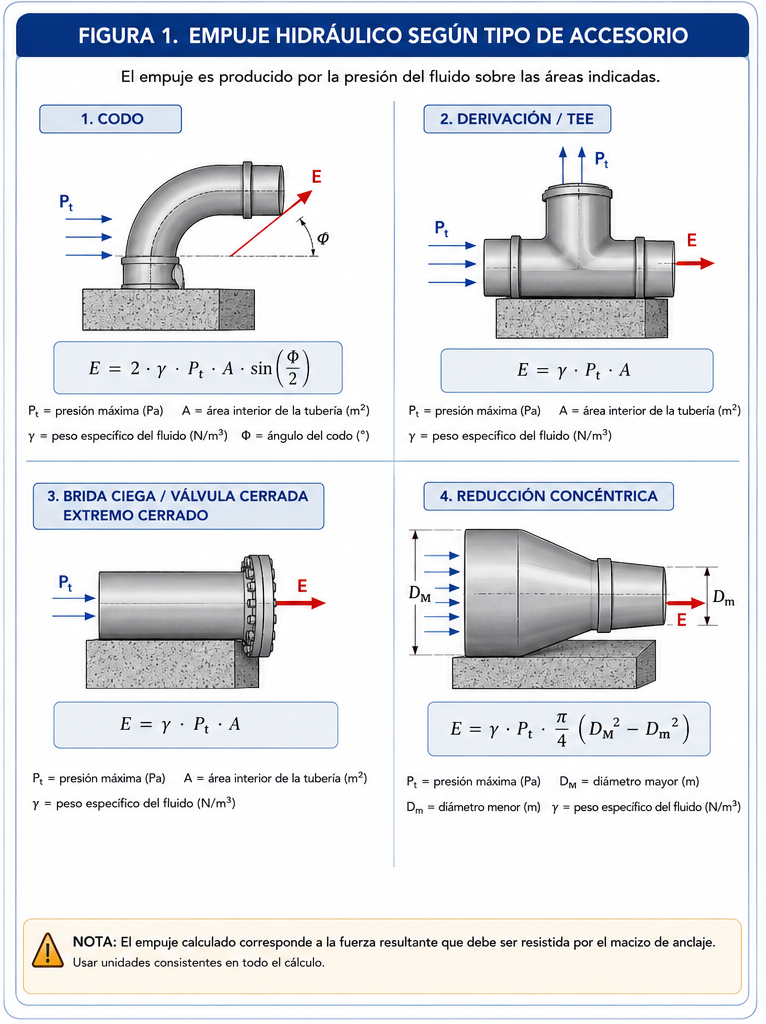

Espacio para figura: esquema de codo con dirección del empuje E y macizo de anclaje.

Figura 2

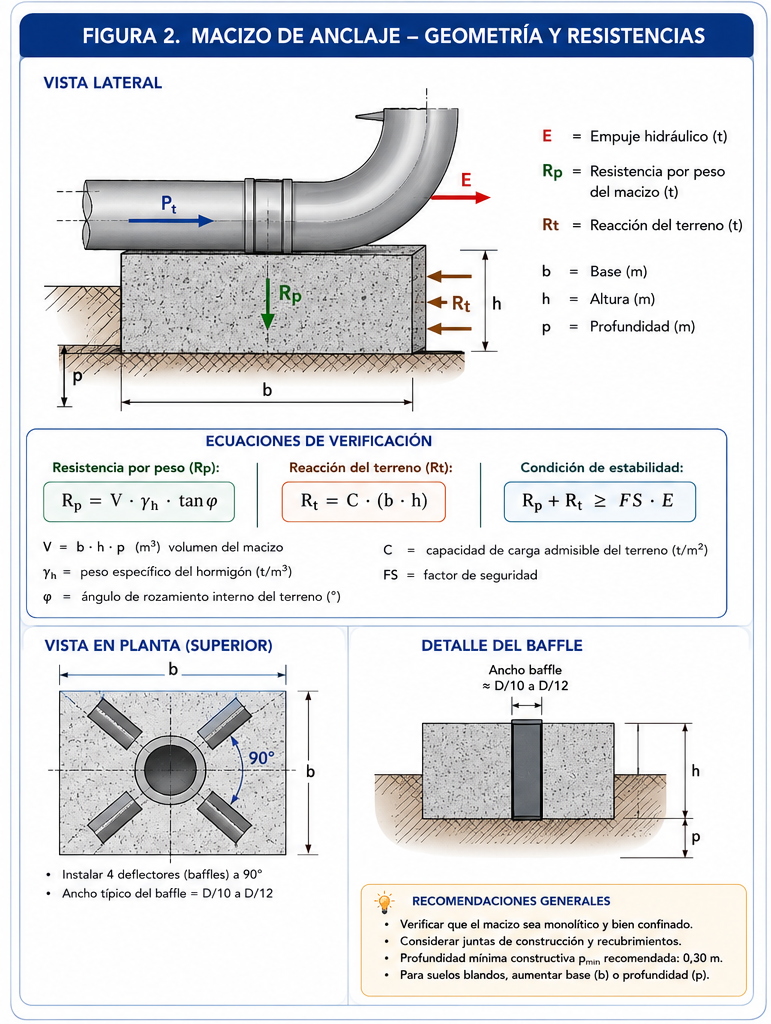

Espacio para figura: dimensiones del macizo b × h × p y reacción del terreno.

Conclusión

El empuje hidráulico depende principalmente de la presión máxima, el diámetro interior y el tipo de accesorio. El macizo de anclaje debe verificarse para que la suma de la resistencia por peso propio y la reacción lateral del terreno sea mayor que el empuje mayorado. Este cálculo es preliminar y debe complementarse con criterios geotécnicos, constructivos y de seguridad del proyecto.
