Dilatación térmica en tuberías

1. Datos de entrada

Material de la tubería

Temperatura máxima Tmax

°C

Temperatura mínima Tmin

°C

Condición axial Tubería vacía

Distancia entre apoyos L

Diámetro exterior De

Espesor de pared e

Espesor revestimiento interno

Propiedades referenciales

Coef. dilatación α

1/°C

Módulo elasticidad E

MPa

Límite fluencia Sy

MPa

2. Resultados

Presiona calcular para obtener resultados.

Dilatación

Tensión, fuerza y deformación

Geometría y peso

Nota: La tensión térmica indicada corresponde a restricción axial ideal. En sistemas reales puede reducirse por flexibilidad, codos, loops, juntas de expansión, resortes o deslizamiento en apoyos.

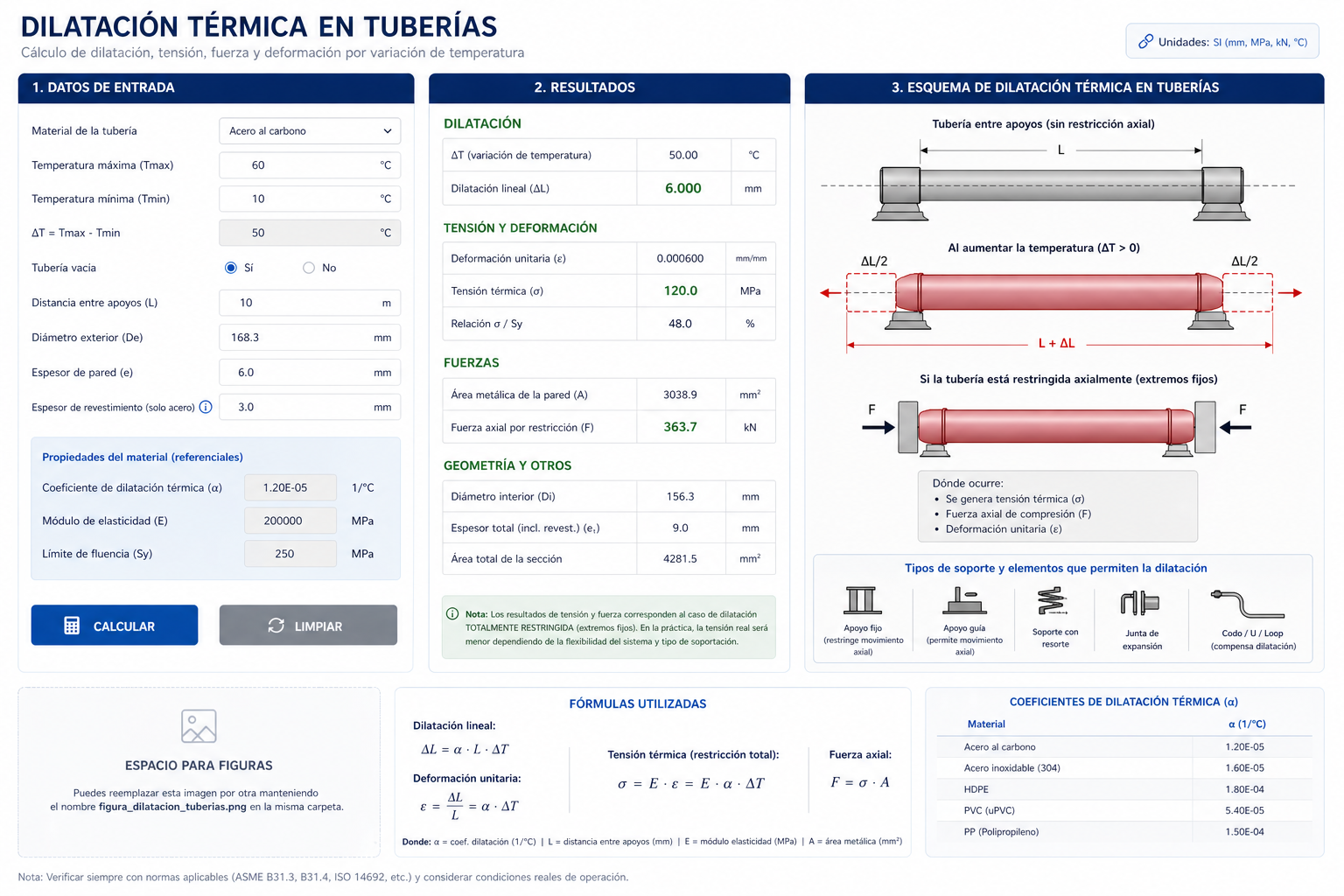

3. Figura de dilatación térmica

Puedes reemplazar esta imagen manteniendo el nombre figura_dilatacion_tuberias.png en la misma carpeta.

Fórmulas utilizadas

ΔL = α · L · ΔT

ε = ΔL / L = α · ΔT

σ = E · ε = E · α · ΔT

F = σ · A

Donde L se convierte a mm para obtener ΔL en mm; σ queda en MPa, equivalente a N/mm²; y A corresponde al área metálica/resistente de pared.

Coeficientes típicos usados

Acero carbono α=1.20E-5 1/°CInox 304 α=1.60E-5HDPE α=1.80E-4PVC α=5.40E-5PP α=1.50E-4

Valores referenciales. Para diseño final verificar ficha técnica del material, temperatura de operación, norma aplicable y condición real de soportación.
