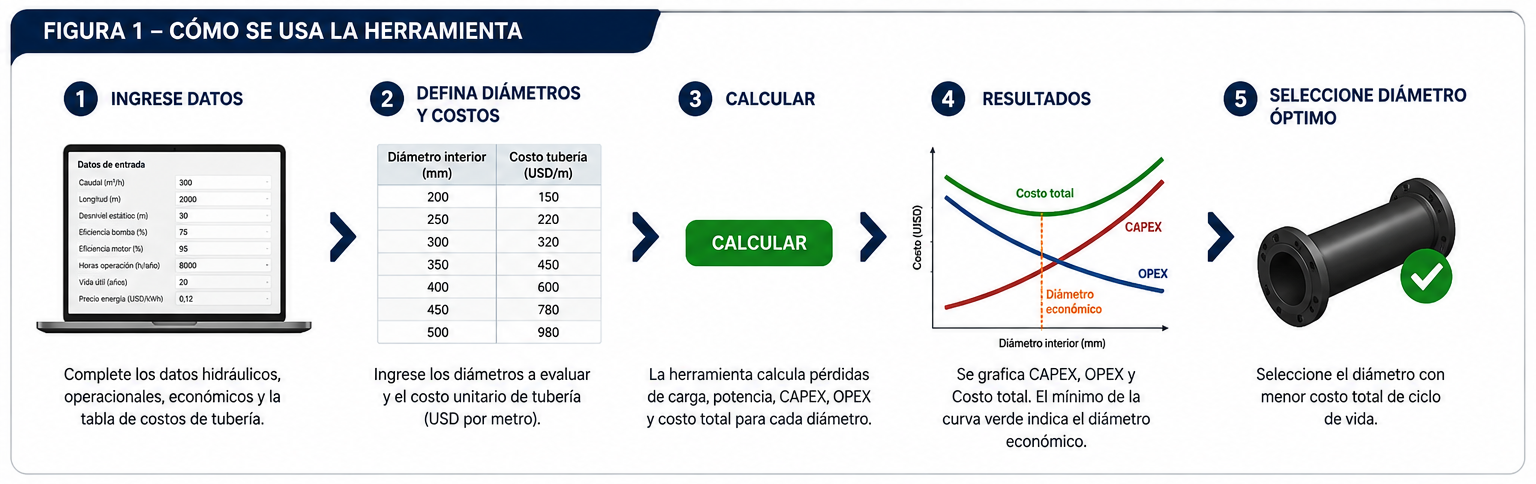

Figura 1 — Cómo se usa
Datos de entrada
Criterio recomendado de velocidad
Para esta herramienta se usa como criterio práctico:
velocidad mínima recomendada 1,0 m/s para reducir riesgo de acumulación de aire en tramos altos o largos,
y velocidad máxima recomendada 4,0 m/s para limitar pérdidas, desgaste, ruido, golpe de ariete y efectos transientes.
Fórmulas utilizadas
A = π · D² / 4
V = Q / A
Re = ρ · V · D / μ
f = 64 / Re para régimen laminar
f = 0,25 / [log10(ε/(3,7D) + 5,74/Re^0,9)]² para régimen turbulento
hf = f · L/D · V²/(2g)
Htotal = Hest + hf
P(kW) = ρ · g · Q · Htotal / (ηb · ηm · 1000)
OPEX anual = P(kW) · horas/año · tarifa energía
CAPEX = costo tubería USD/m · longitud
Costo total = CAPEX + OPEX anual · vida útil
Resultados
Ingrese datos y presione calcular.
Gráfico CAPEX vs OPEX vs Costo Total

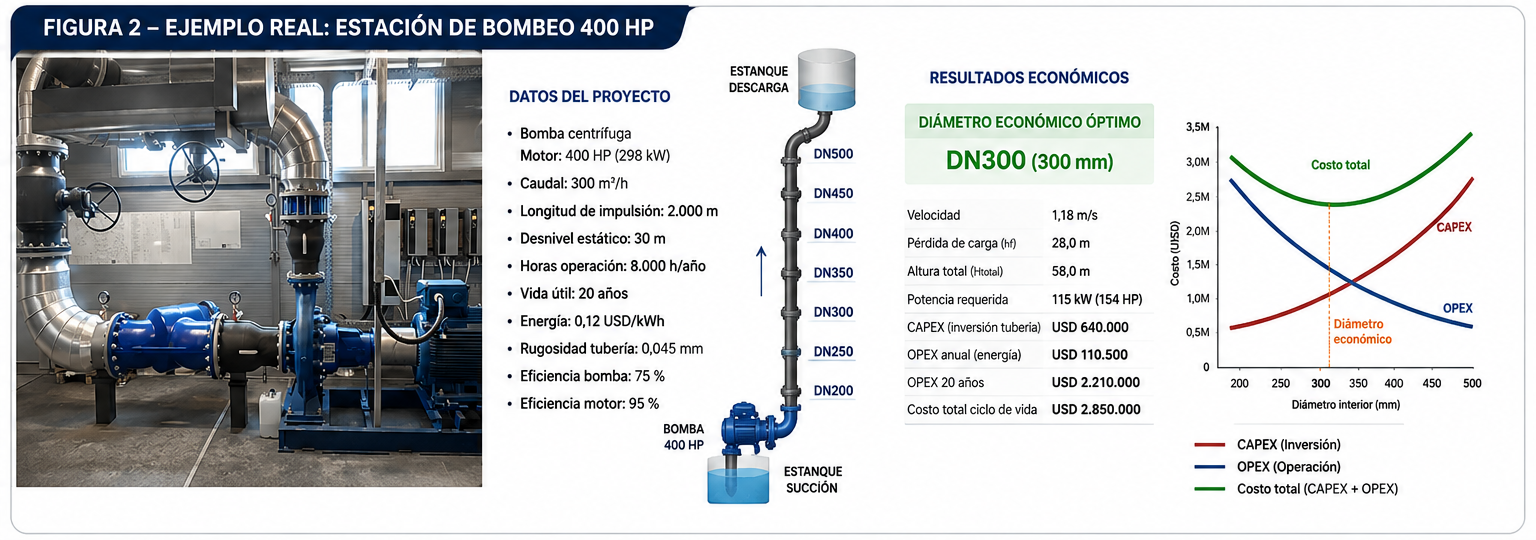

Figura 2 — Ejemplo real estación de bombeo 400 HP
