Selección y Datos Técnicos de Molinos

Herramienta referencial para comparar molinos SAG, AG, bolas, barras, verticales, stirred mills y HPGR, estimando consumo específico, potencia requerida, rango operativo y periféricos principales.

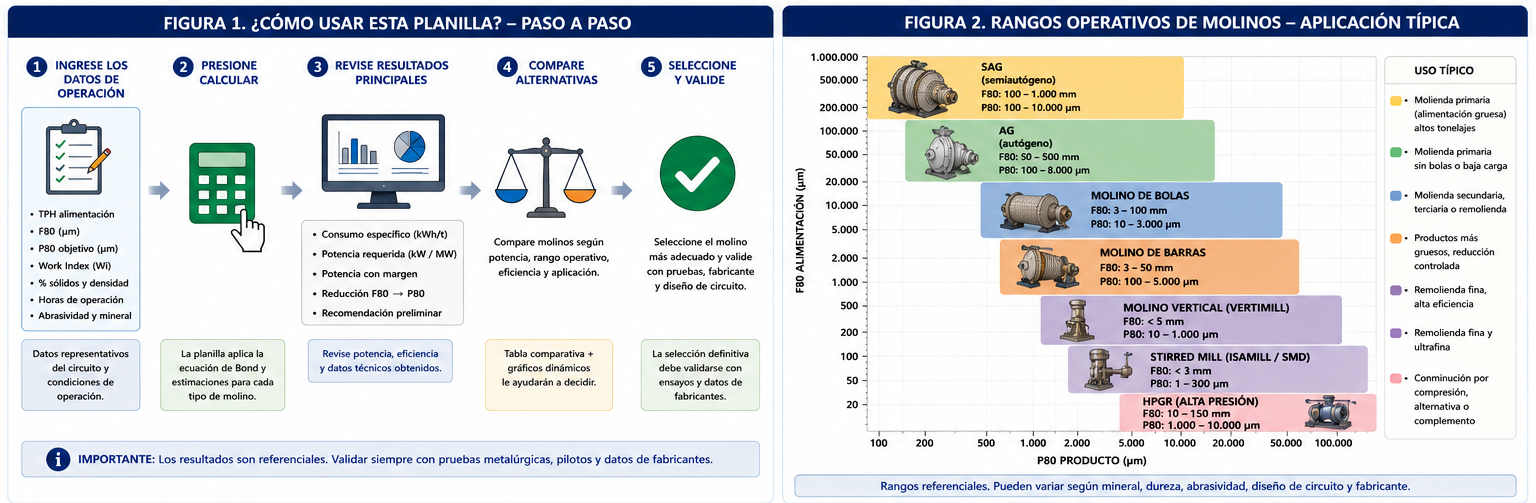

¿Cómo usar esta planilla?

Ingrese flujo, granulometría de alimentación, granulometría objetivo, Work Index, tipo de mineral y condiciones de operación. Luego revise potencia, recomendación y periféricos.

Tipos de molinos considerados

Molino SAG / AG

Usado como molienda primaria para alimentación gruesa. El SAG usa bolas de acero; el AG usa principalmente el propio mineral como medio de molienda.

Periféricos: motor principal, corona, piñón, chumaceras, sistema de lubricación, trommel, chute de alimentación, descarga y correa de pebbles.

Molino de bolas / barras

Usado para molienda secundaria, terciaria o remolienda. El molino de bolas es muy común para reducción fina; el molino de barras se usa para productos más gruesos.

Periféricos: motor, reductor, corona, piñón, chumaceras, sistema de lubricación, alimentación, descarga, trommel o parrilla.

Molino vertical / stirred mill

Usado para remolienda fina y ultrafina. Puede ser más eficiente que molinos horizontales en rangos finos de P80.

Periféricos: motor vertical, reductor, agitador, bomba de alimentación, clasificación, recirculación, sellos, instrumentación y sistema de enfriamiento.

Nota técnica

La potencia calculada es referencial y usa una aproximación tipo Bond. Para diseño definitivo se requiere ensayo metalúrgico, datos de fabricante, dureza, abrasividad, distribución granulométrica, eficiencia real del circuito, carga circulante, clasificación y configuración de planta.

Datos de entrada

Tipo de circuito / molino base

Flujo sólido seco [TPH]

% sólidos en pulpa [% peso]

Densidad sólido [t/m³]

F80 alimentación [µm]

P80 objetivo [µm]

Work Index Wi [kWh/t]

Eficiencia global η [%]

Abrasividad

Dificultad de molienda

Horas operación [h/día]

Margen potencia [%]

Resultados y recomendación

Ingrese datos y presione calcular.

Gráficos dinámicos

Potencia estimada vs P80 objetivo

Comparación referencial de molinos

Rangos operativos y periféricos principales

Rangos referenciales de aplicación para SAG, AG, bolas, barras, vertical, stirred mill y HPGR.

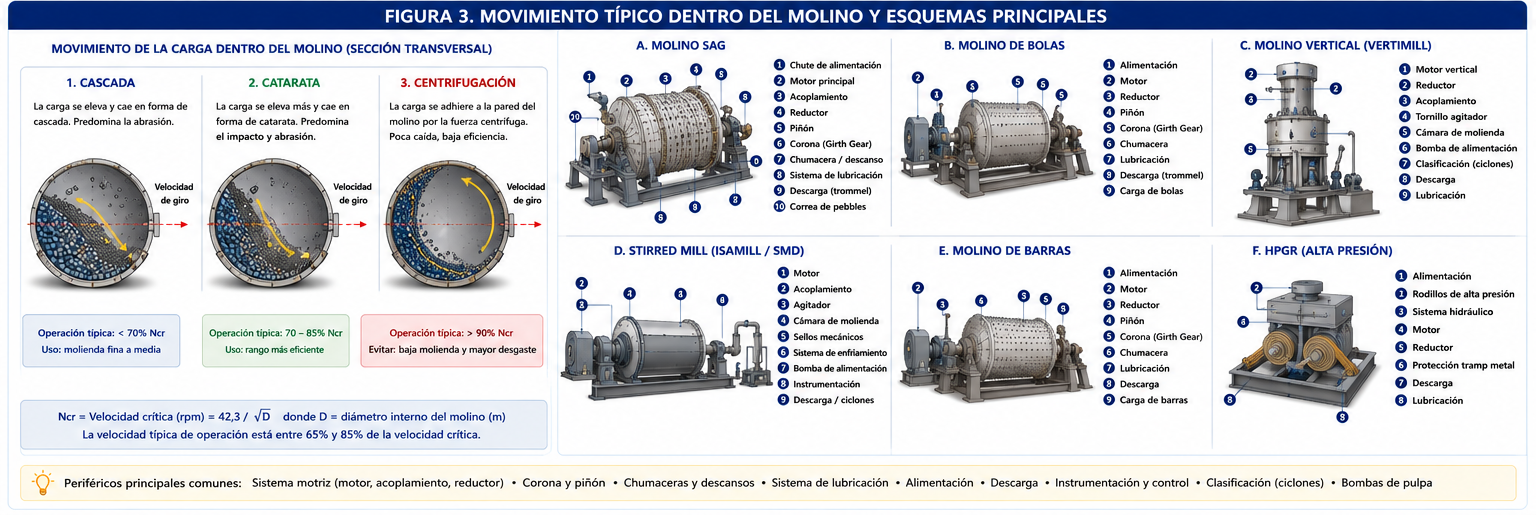

Velocidades típicas de giro y periféricos

Tipo de molino	Velocidad típica	Uso típico	Periféricos principales
SAG	70 - 85% de velocidad crítica	Molienda primaria con alimentación gruesa.	Motor, corona, piñón, chumaceras, lubricación, trommel, chute, correa de pebbles.
AG	70 - 85% de velocidad crítica	Molienda autógena, similar a SAG pero sin bolas o con muy baja carga.	Similar a SAG, normalmente sin sistema de bolas y sin correa de pebbles según circuito.
Bolas	65 - 80% de velocidad crítica	Molienda secundaria, terciaria o remolienda.	Motor, reductor, corona, piñón, chumaceras, lubricación, alimentación, descarga.
Barras	60 - 75% de velocidad crítica	Producto más grueso, reducción controlada.	Motor, reductor, corona, piñón, barras, descarga, lubricación.
Vertical / Vertimill	Variable según fabricante	Remolienda fina con menor consumo específico.	Motor vertical, reductor, tornillo agitador, clasificación, bomba, lubricación.
Stirred Mill	600 - 1500 rpm referencial	Molienda fina y ultrafina.	Motor, agitador, sellos, enfriamiento, recirculación, instrumentación.
HPGR	Rodillos de baja velocidad	Conminución por compresión, alternativa o complemento a molienda.	Rodillos, sistema hidráulico, alimentador, motor, reductor, protección contra tramp metal.
