Tipos de Filtros para Pulpas Abrasivas, Relaves y Concentrados
Herramienta referencial para comparar filtros cerámicos, filtros de banda y filtros prensa de placas en aplicaciones de relaves, concentrados y pulpas minerales.
1. Teoría resumida
Filtro cerámico
Equipo de filtración al vacío con discos o placas cerámicas porosas. Es usado principalmente en concentrados finos cuando se requiere baja humedad y alta eficiencia.
Periféricos típicos: bomba de vacío, sistema ultrasónico, limpieza química, ácido nítrico diluido, retrolavado, agitador de batea, raspadores e instrumentación.
Filtro de banda
Equipo continuo con tela filtrante móvil. Es adecuado para altos caudales, lodos, relaves y materiales donde se acepta humedad media.
Periféricos típicos: bomba de vacío, caja de vacío, bomba de alimentación, lavado de tela, rodillos, motoreductor, floculante, raspador y correa de descarga.
Filtro prensa / placas
Equipo por ciclos que filtra mediante presión. Es útil cuando se requiere torta más seca, alta recuperación de agua o filtración exigente.
Periféricos típicos: bomba de alimentación de alta presión, unidad hidráulica, placas, telas, sistema de apertura, soplado de torta, lavado de telas y PLC.

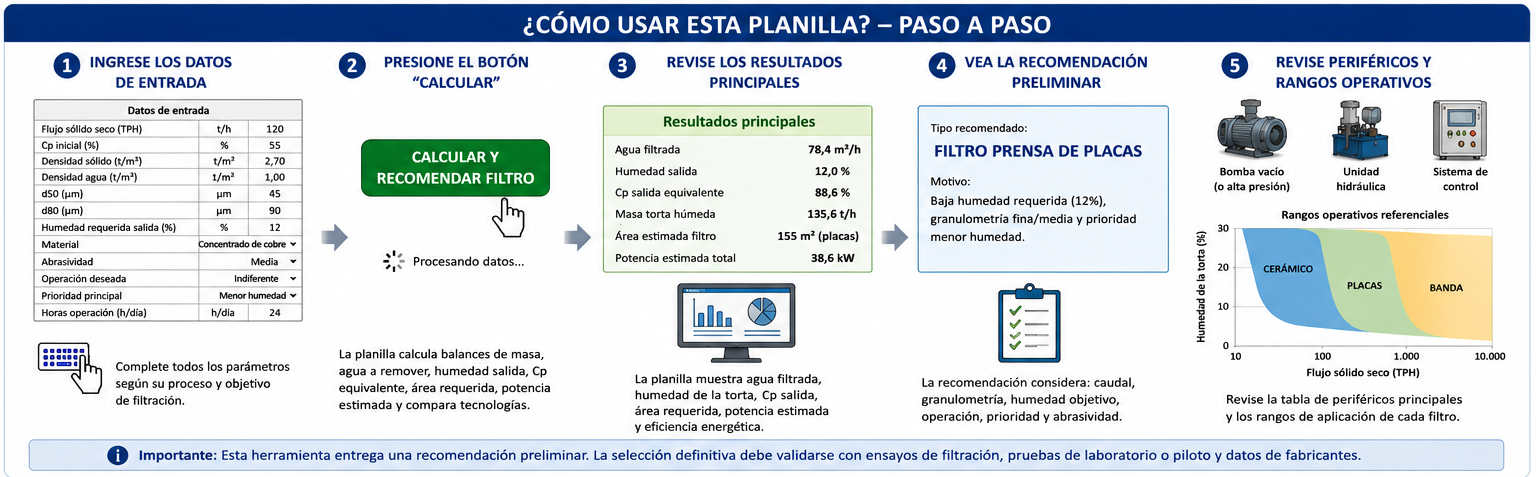

2. ¿Cómo usar esta planilla?
Ingrese el caudal de sólidos, concentración de pulpa, densidades, granulometría, tipo de material y humedad requerida. La planilla estima el agua a remover y recomienda una tecnología de filtración preliminar.
Nota técnica
La selección definitiva de filtros debe validarse con ensayos de filtración, pruebas de laboratorio o piloto, mineralogía, distribución granulométrica, permeabilidad de torta, floculante, calidad de agua, corrosión, abrasión y curvas de fabricantes.
3. Datos de entrada
4. Datos de salida
Periféricos principales por tecnología
| Filtro | Periféricos principales | Comentarios de operación |
|---|---|---|
| Cerámico | Bomba de vacío, compresor, sistema ultrasónico, limpieza química, estanque de ácido nítrico diluido, bomba de limpieza, agitador de batea, raspadores, retrolavado, instrumentación de vacío/nivel/presión. | Bueno para concentrados finos y baja humedad. Requiere control de limpieza de placas cerámicas y compatibilidad química. |
| Banda | Bomba de alimentación, bomba de vacío, caja de vacío, tela filtrante, rodillos, motoreductor, sistema de lavado de tela, agua de lavado, floculante, raspador, correa de descarga y estanque de filtrado. | Adecuado para operación continua y altos caudales. Normalmente entrega humedad mayor que prensa o cerámico. |
| Prensa de placas | Bomba de alimentación de alta presión, unidad hidráulica de cierre, placas, telas filtrantes, sistema de apertura, soplado de torta, lavado de tela, bandeja colectora, tolva/correa de descarga y PLC. | Buena opción para baja humedad y alta recuperación de agua. Operación por ciclos. |

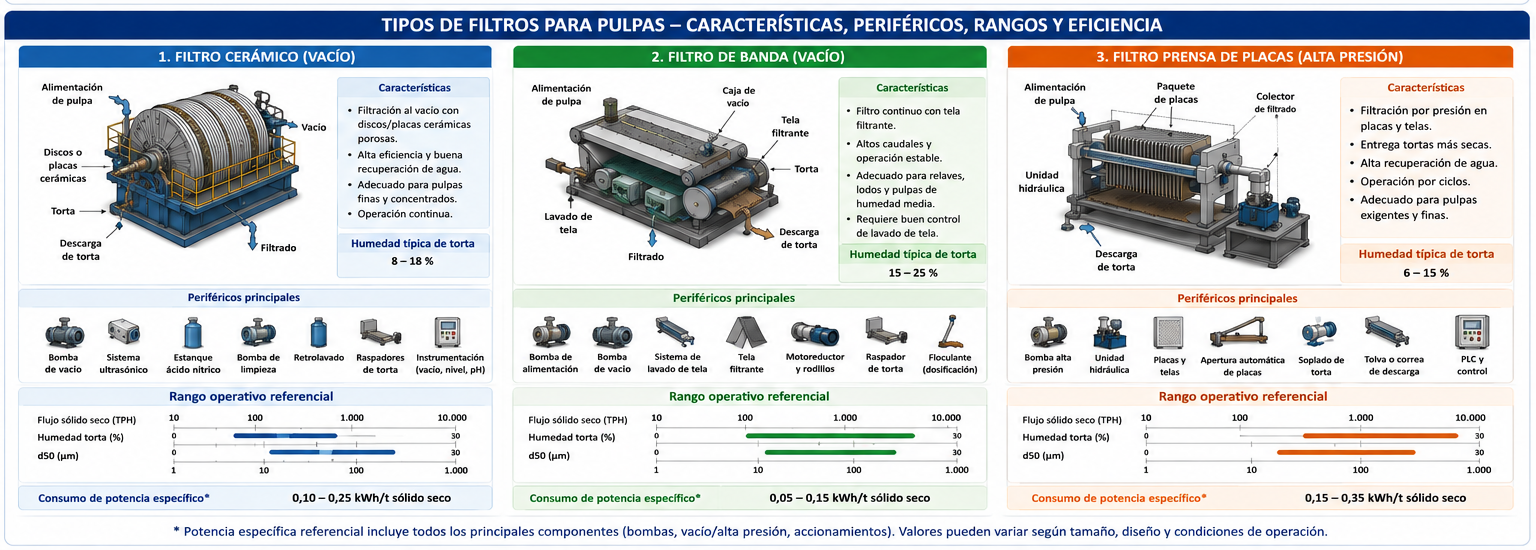

5. Caso práctico y rangos operativos referenciales
Rangos referenciales de aplicación para filtros cerámicos, banda y prensa de placas según caudal, granulometría, humedad objetivo y tipo de operación.
