Selección y Datos Técnicos de Chancadores
Herramienta referencial para comparar chancadores de mandíbulas, giratorios, cono, impacto y HPGR, estimando relación de reducción, potencia aproximada, capacidad y periféricos.

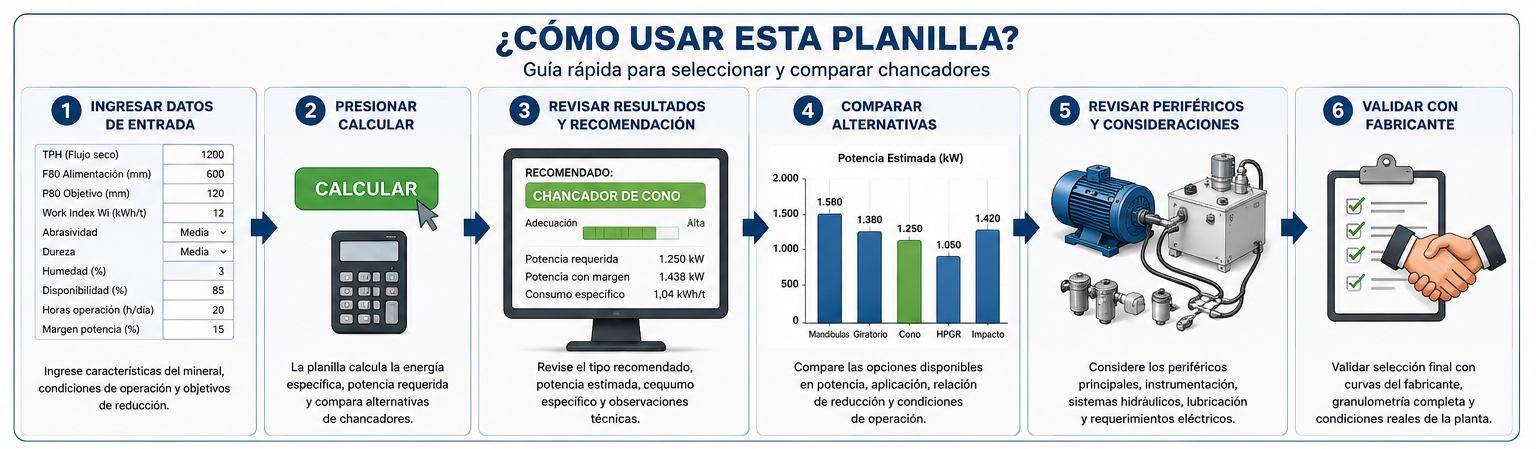

¿Cómo usar esta planilla?
Ingrese tonelaje, F80, P80 objetivo, Work Index, abrasividad y tipo de operación. La planilla estima potencia y recomienda un tipo de chancador.
Tipos de chancadores considerados
Mandíbulas
Usado normalmente como chancador primario para capacidades bajas a medias y roca gruesa.
Periféricos: tolva, alimentador, motor, volante, correas, mandíbula fija/móvil y descarga.
Giratorio
Usado como primario en grandes tonelajes, típico en faenas de alta producción.
Periféricos: spider, main shaft, eccentric, hydroset, lubricación, motor y descarga.
Cono / HPGR / Impacto
Cono para secundaria/terciaria, HPGR para compresión eficiente e impacto para materiales blandos.
Periféricos: unidad hidráulica, lubricación, motores, alimentadores, sensores y clasificación.
Nota técnica
La selección definitiva debe validarse con curvas de fabricante, granulometría completa, humedad, contenido de arcillas, índice de abrasión, dureza, setting, chancabilidad, disponibilidad, estrategia de mantenimiento y configuración de planta.
Datos de entrada
Resultados y recomendación
Gráficos dinámicos
Potencia estimada vs P80 objetivo
Comparación referencial de chancadores

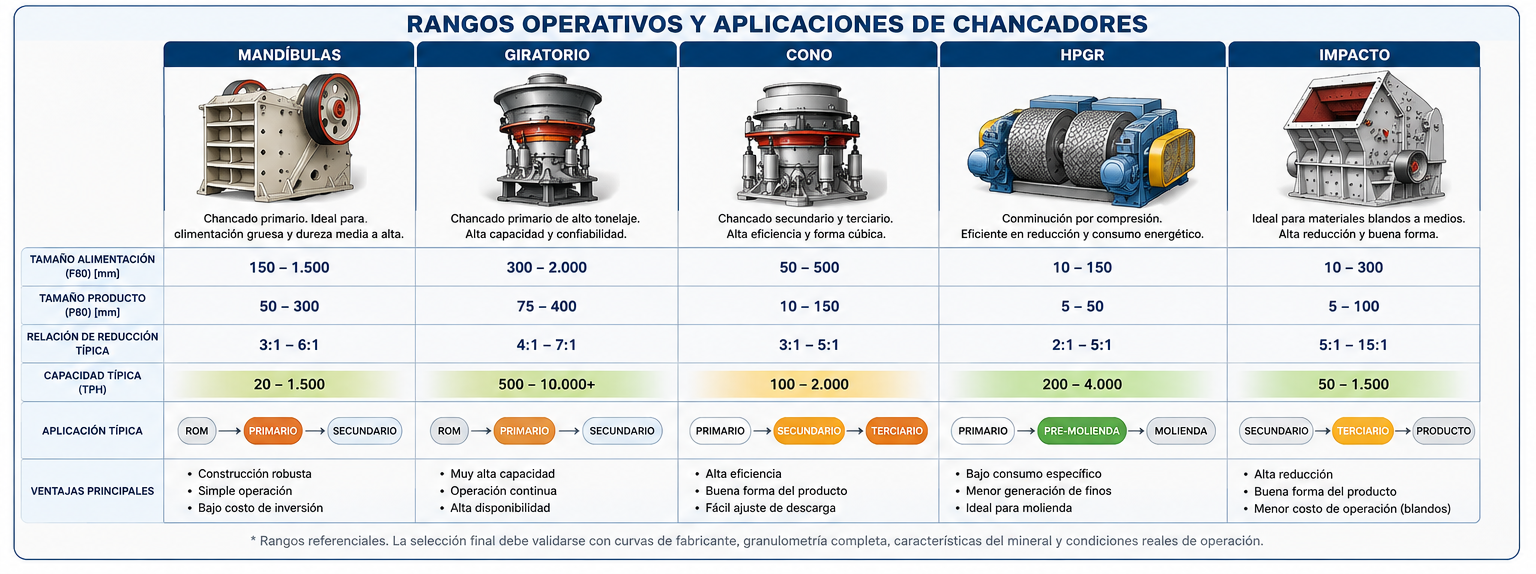

Rangos operativos y periféricos principales
Rangos referenciales de aplicación para chancadores primarios, secundarios, terciarios y HPGR.
Periféricos típicos por tipo de chancador
| Equipo | Uso típico | Relación reducción típica | Periféricos principales |
|---|---|---|---|
| Mandíbulas | Primario, tonelaje bajo a medio. | 3:1 a 6:1 | Tolva, alimentador vibratorio, motor, poleas, volante, mandíbula fija/móvil, descarga. |
| Giratorio | Primario, alto tonelaje. | 4:1 a 7:1 | Spider, main shaft, eccentric, hydroset, lubricación, motor, sistema hidráulico. |
| Cono | Secundario y terciario. | 3:1 a 5:1 | Bowl, mantle, eccentric, unidad hidráulica, lubricación, ajuste de setting. |
| HPGR | Conminución por compresión, preparación para molienda. | 2:1 a 5:1 | Rodillos, sistema hidráulico, motor, reductor, protección tramp metal, alimentación controlada. |
| Impacto | Material blando a medio, caliza, carbón, áridos. | 5:1 a 15:1 | Rotor, martillos/barras, placas de impacto, motor, carcasa, control de polvo. |
