Celdas de Flotación para Procesamiento de Minerales
Herramienta referencial para estimar volumen de flotación, número de celdas, tiempo de residencia, aire requerido, potencia instalada, balance metalúrgico y tipo de celda recomendada.
1. Teoría resumida
Celda mecánica
Utiliza rotor, estator y aireación para generar burbujas y mantener la pulpa en suspensión. Es común en rougher, scavenger y cleaner.
Periféricos: motor, reductor, sistema de aire, válvulas dart, canaletas de espuma, sensores de nivel, bombas y dosificación de reactivos.
Columna de flotación
Equipo vertical usado frecuentemente en etapas cleaner o recleaner, con lavado de espuma y buena selectividad.
Periféricos: spargers, agua de lavado, sistema de aire, control de nivel, bombas, instrumentación y analizadores.
Celda flash / neumática
La celda flash se usa en circuitos de molienda para recuperar mineral valioso grueso. La neumática prioriza aireación y mezcla con menor agitación mecánica.
Periféricos: alimentación controlada, aire, descarga de concentrado, instrumentación y control automático.

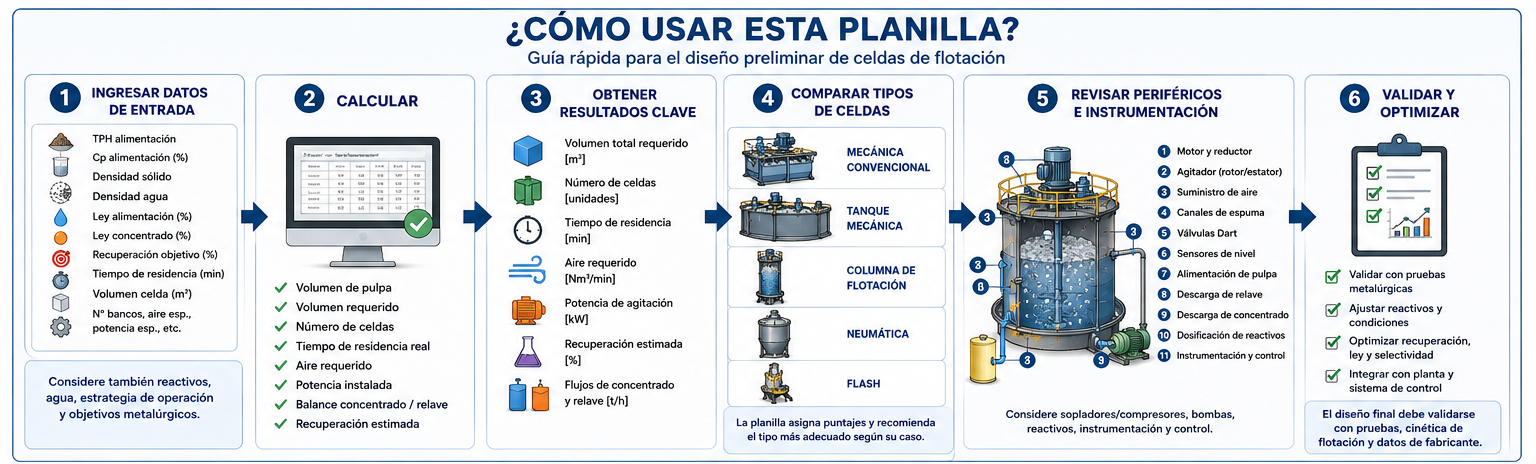

2. ¿Cómo usar esta planilla?
Ingrese alimentación, Cp, densidades, leyes, recuperación objetivo, tiempo de residencia y volumen unitario de celda. La planilla estima número de celdas, aire, potencia y balance.
Nota técnica
Los resultados son preliminares. El diseño definitivo debe validarse con pruebas metalúrgicas, cinética de flotación, granulometría, mineralogía, química de reactivos, calidad de agua, configuración de bancos, curvas de recuperación y datos de fabricantes.
3. Datos de entrada
4. Resultados
Periféricos principales
| Sistema | Periféricos típicos | Comentario |
|---|---|---|
| Aireación | Sopladores, compresores, manifold de aire, válvulas de control, medidores de flujo. | Debe asegurar distribución homogénea y control por banco o celda. |
| Agitación | Motor, reductor, rotor, estator, acoplamiento, sistema de lubricación. | Debe mantener sólidos en suspensión sin destruir excesivamente la espuma. |
| Espuma y nivel | Canaletas, launders, dart valves, actuadores, sensores de nivel, cámaras de espuma. | Clave para control de recuperación y ley de concentrado. |
| Reactivos | Bombas dosificadoras, estanques, agitadores, colector, espumante, cal, depresores. | La química de flotación define gran parte del desempeño. |
| Instrumentación | pH, ORP, caudal, densidad, nivel, aire, potencia, analizadores de ley, PLC. | Permite estabilizar operación y optimizar recuperación. |

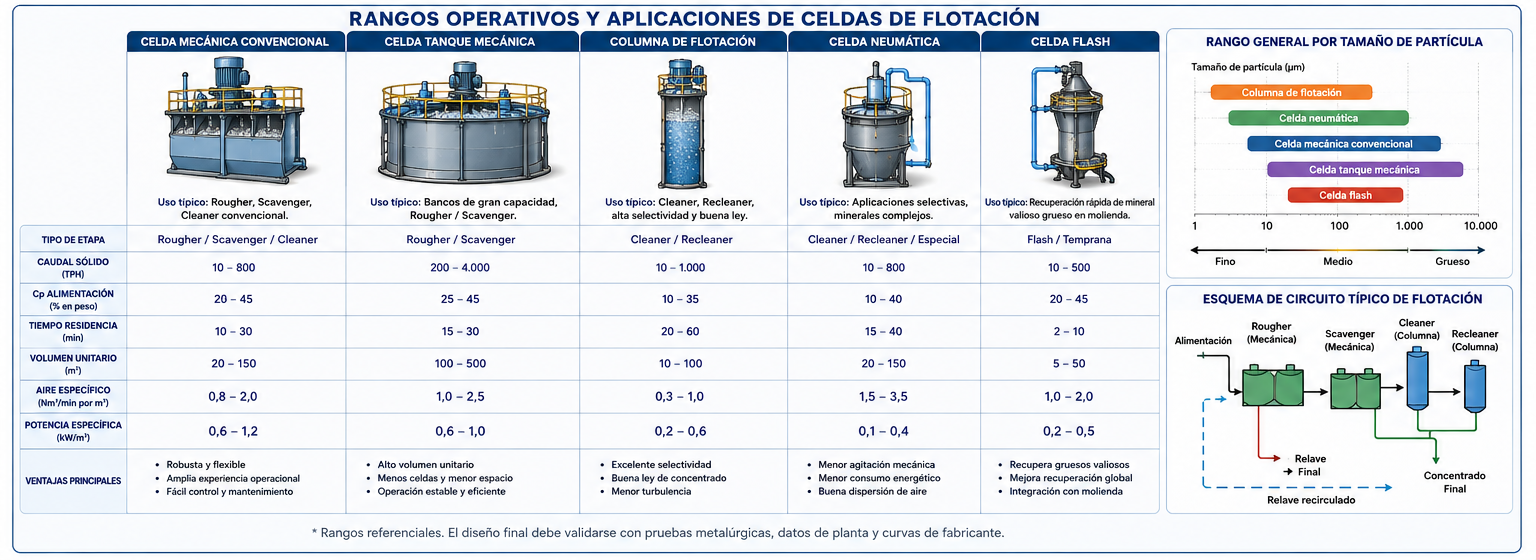

5. Rangos operativos y tipos de celdas
Rangos referenciales para celdas mecánicas, tanque, columnas, neumáticas y flash.
