Clasificación general
Las bombas industriales se pueden agrupar principalmente en dos familias: bombas dinámicas y bombas de desplazamiento positivo.
Centrífugas Axiales Flujo mixto Diafragma Pistón Engranajes Tornillo Peristálticas GEHO TZPM GEHO DH1. Bombas dinámicas
Transforman energía mecánica en energía hidráulica mediante impulsores o elementos rotativos. Son comunes cuando se requiere transportar caudales medios o altos.

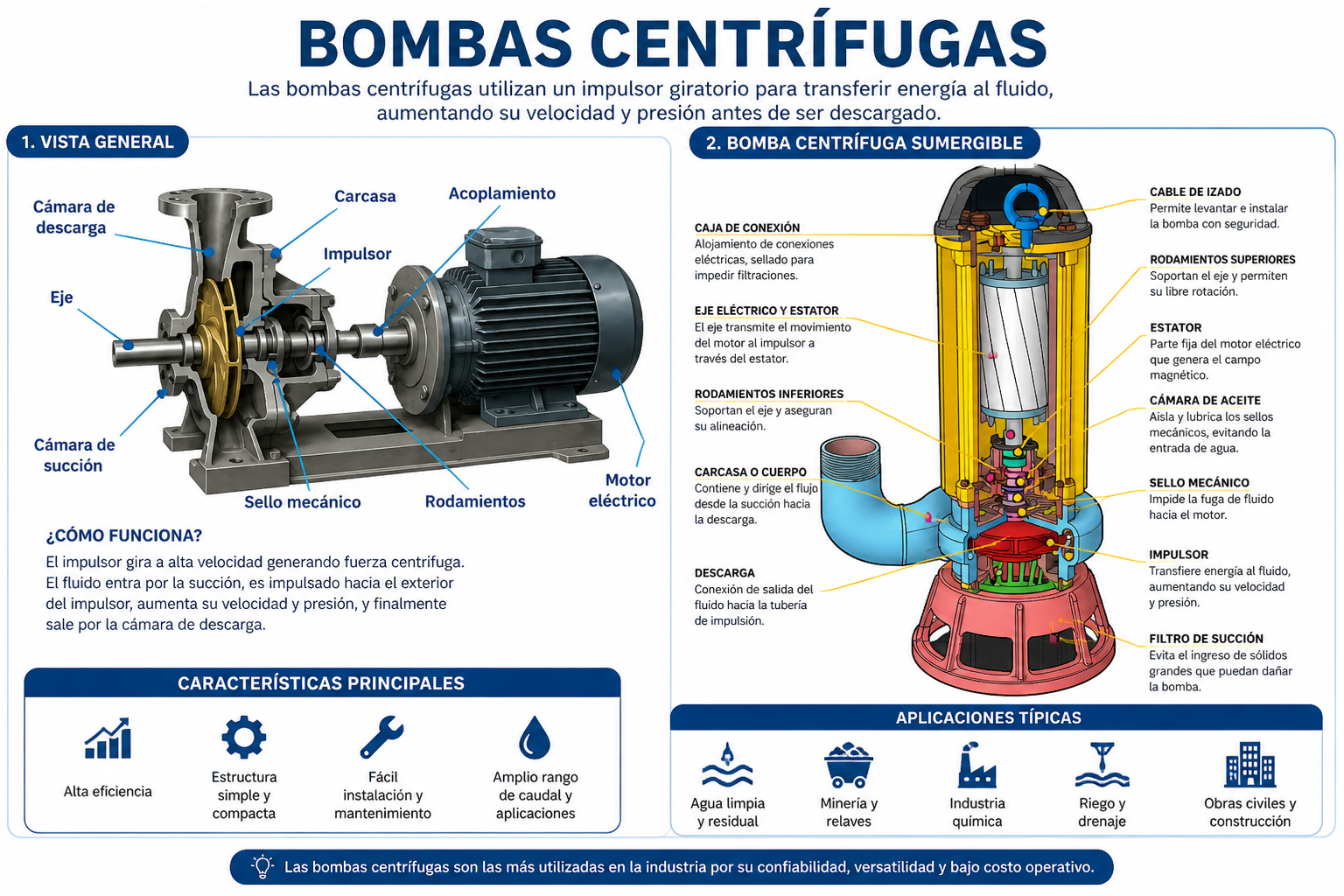

Bomba centrífuga
Utiliza un impulsor giratorio que entrega energía al fluido. Es una de las bombas más usadas en agua, procesos industriales y pulpas de baja a media concentración.
- Componentes: impulsor, carcasa, eje, sello, succión y descarga.
- Ventajas: simple, económica, fácil de mantener.
- Aplicaciones: agua, relaves diluidos, drenaje, procesos industriales.

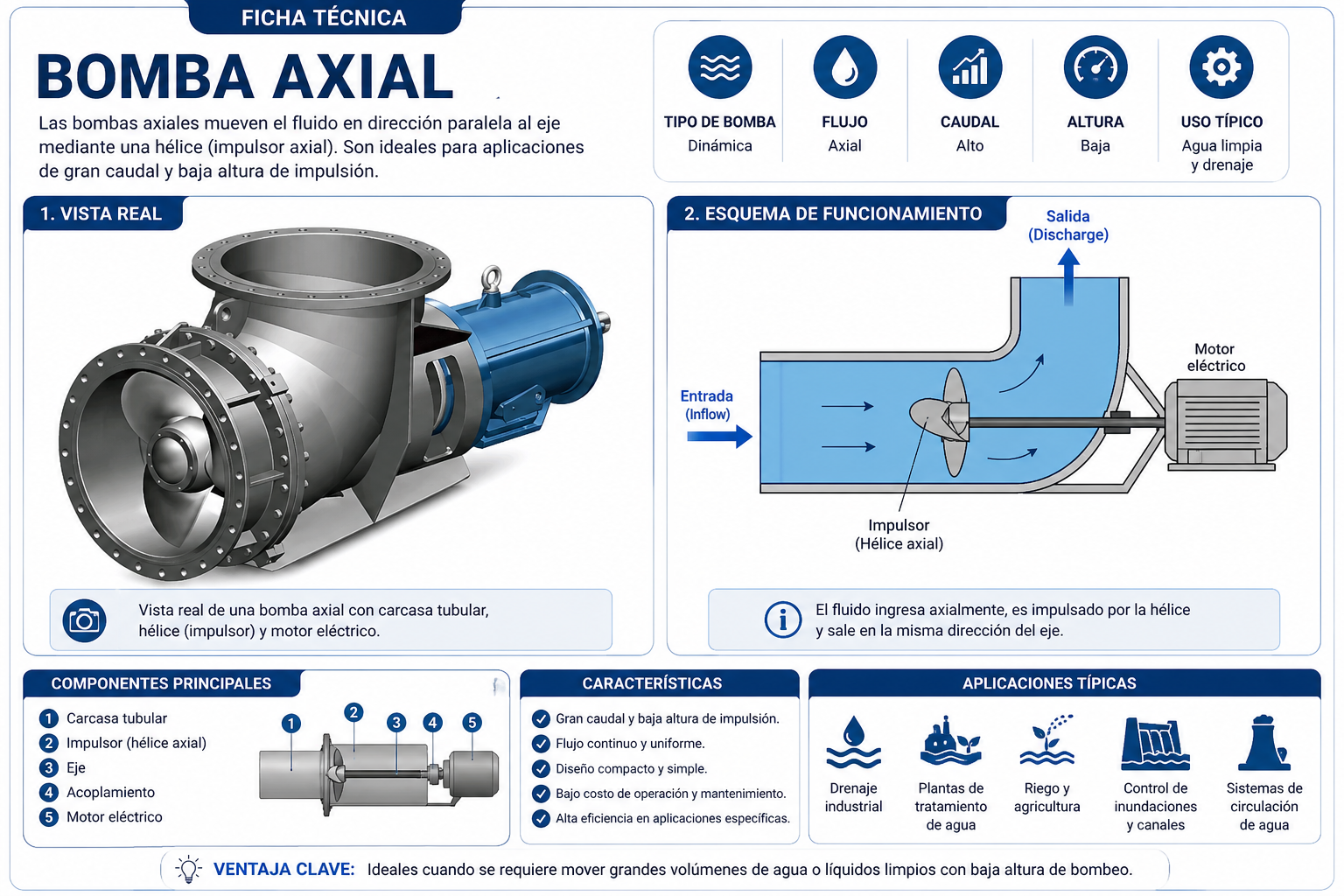

Bomba axial
El fluido avanza casi en la misma dirección del eje. Se utiliza cuando se requiere gran caudal y baja altura de impulsión.
- Componentes: hélice, eje, carcasa tubular y motor.
- Ventajas: muy buen caudal para baja carga.
- Aplicaciones: canales, drenaje, riego, circulación de agua.

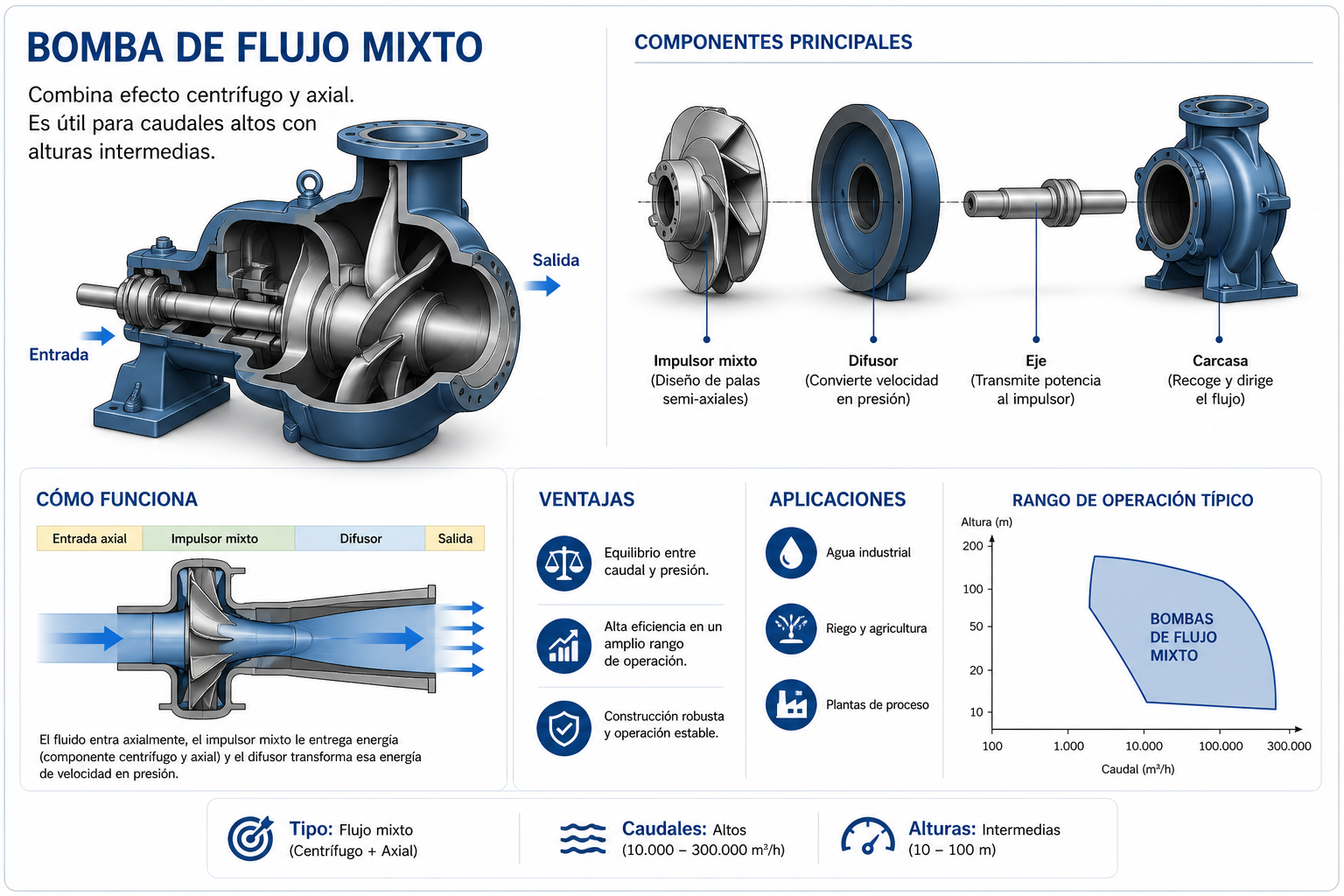

Bomba de flujo mixto
Combina efecto centrífugo y axial. Es útil para caudales altos con alturas intermedias.
- Componentes: impulsor mixto, difusor, eje y carcasa.
- Ventajas: equilibrio entre caudal y presión.
- Aplicaciones: agua industrial, riego, plantas de proceso.
2. Bombas de desplazamiento positivo
Desplazan un volumen definido de fluido por ciclo. Son adecuadas para presiones elevadas, fluidos viscosos, dosificación o pulpas densas.

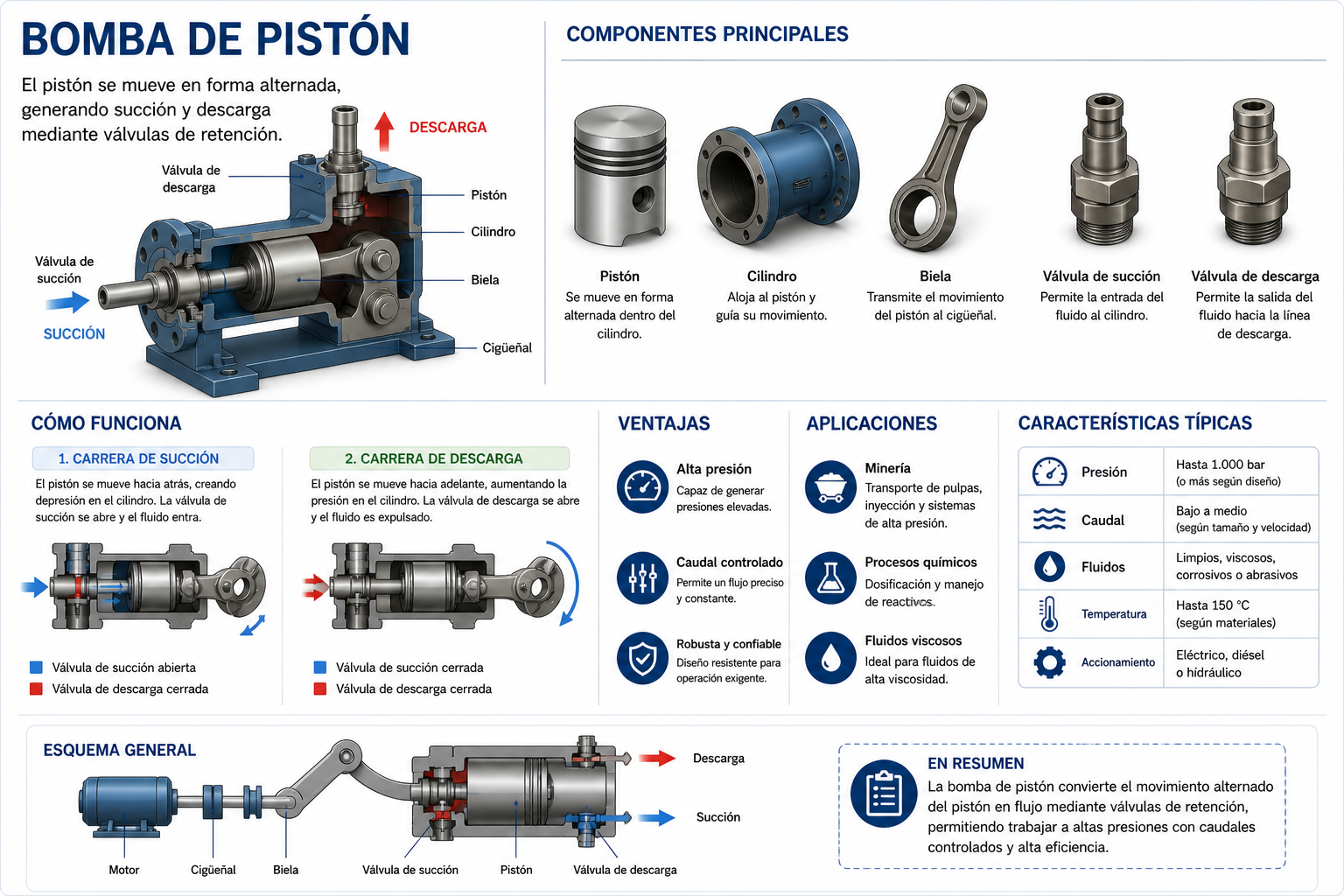

Bomba de pistón
El pistón se mueve en forma alternada, generando succión y descarga mediante válvulas de retención.
- Componentes: pistón, cilindro, biela, válvula de succión y descarga.
- Ventajas: alta presión y caudal controlado.
- Aplicaciones: minería, procesos químicos, fluidos viscosos.

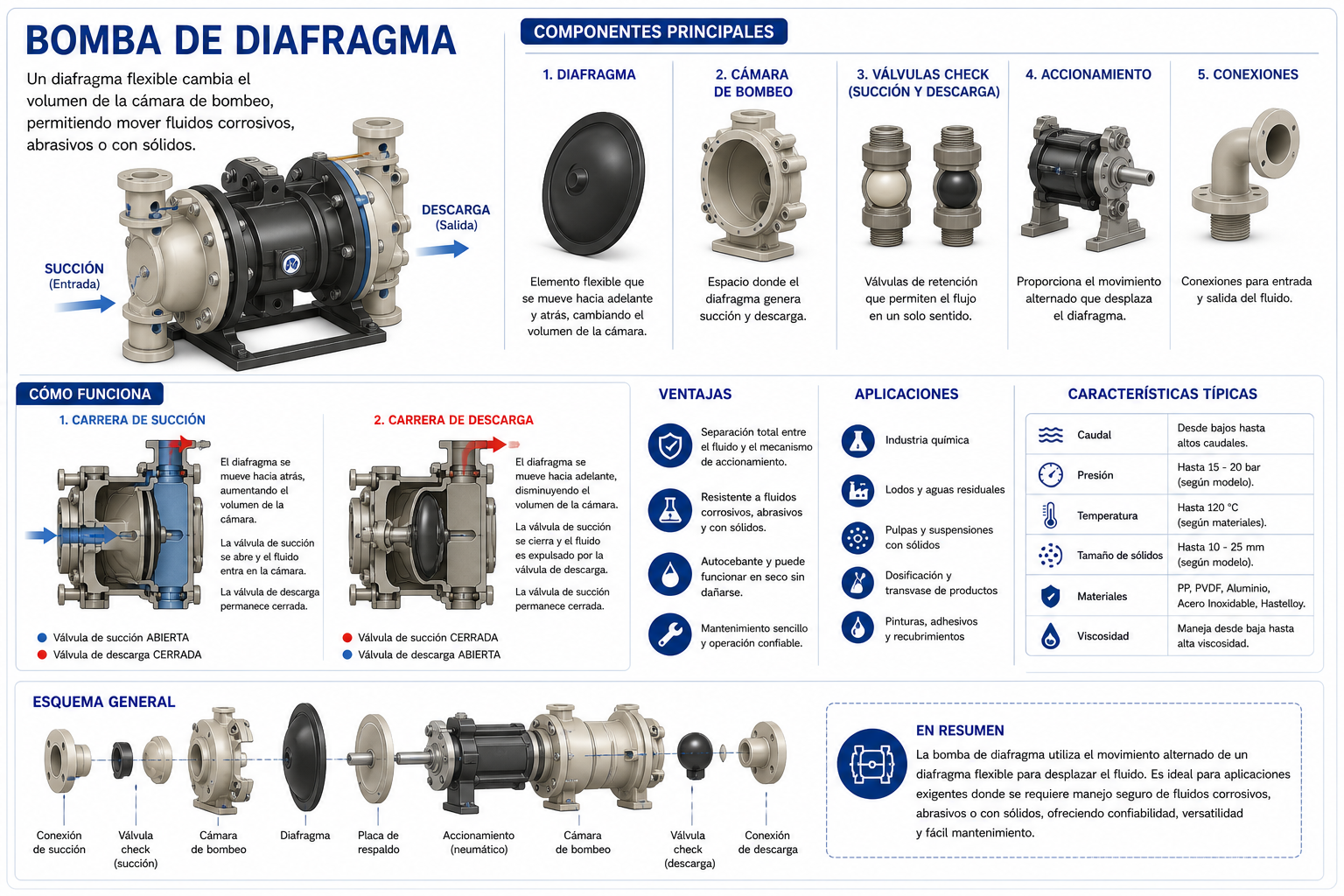

Bomba de diafragma
Un diafragma flexible cambia el volumen de la cámara de bombeo, permitiendo mover fluidos corrosivos, abrasivos o con sólidos.
- Componentes: diafragma, cámara, válvulas check, accionamiento.
- Ventajas: separación entre fluido y mecanismo.
- Aplicaciones: químicos, lodos, pulpas, dosificación.

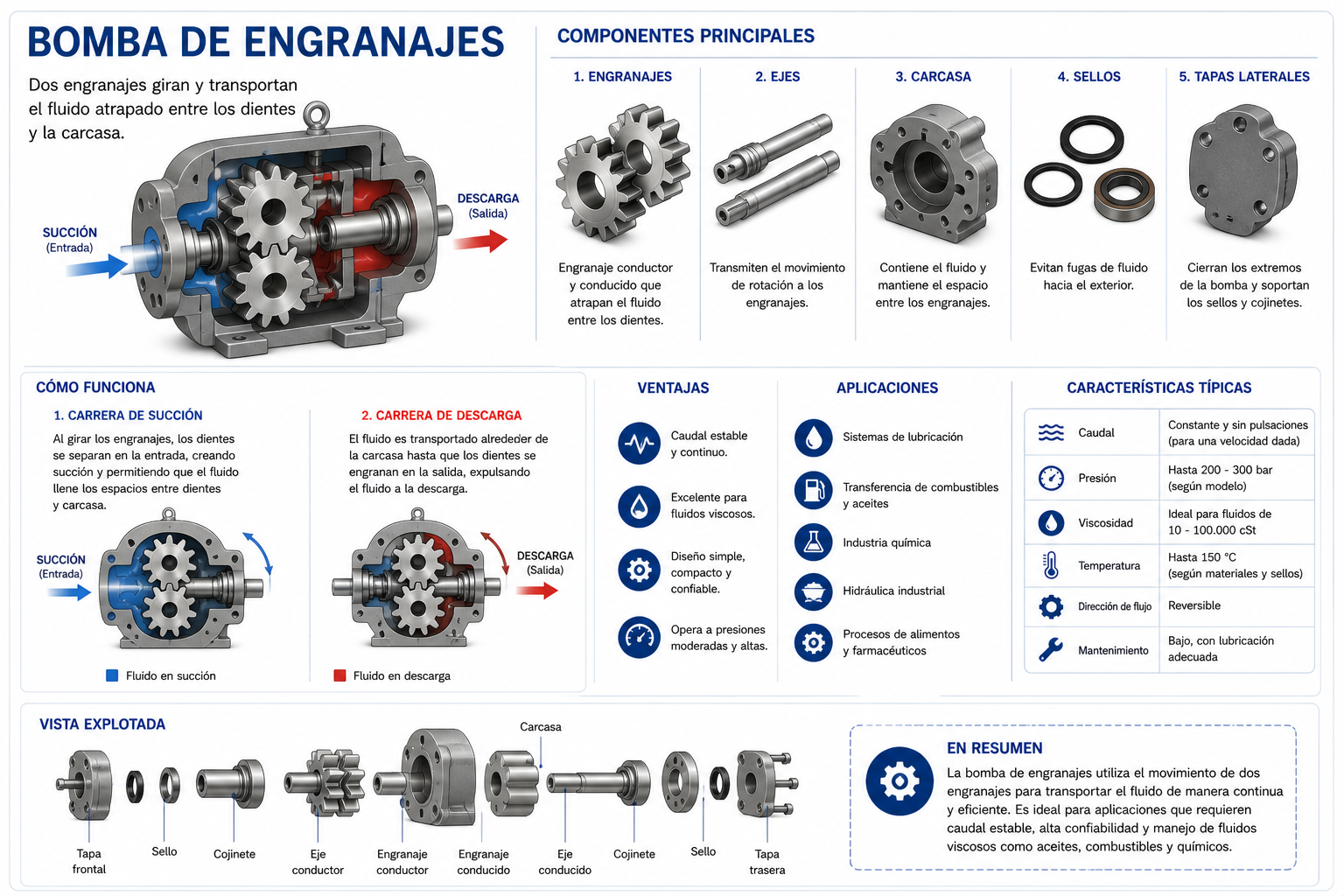

Bomba de engranajes
Dos engranajes giran y transportan el fluido atrapado entre los dientes y la carcasa.
- Componentes: engranajes, ejes, carcasa, sellos.
- Ventajas: caudal estable para aceites y fluidos viscosos.
- Aplicaciones: lubricación, combustibles, químicos.

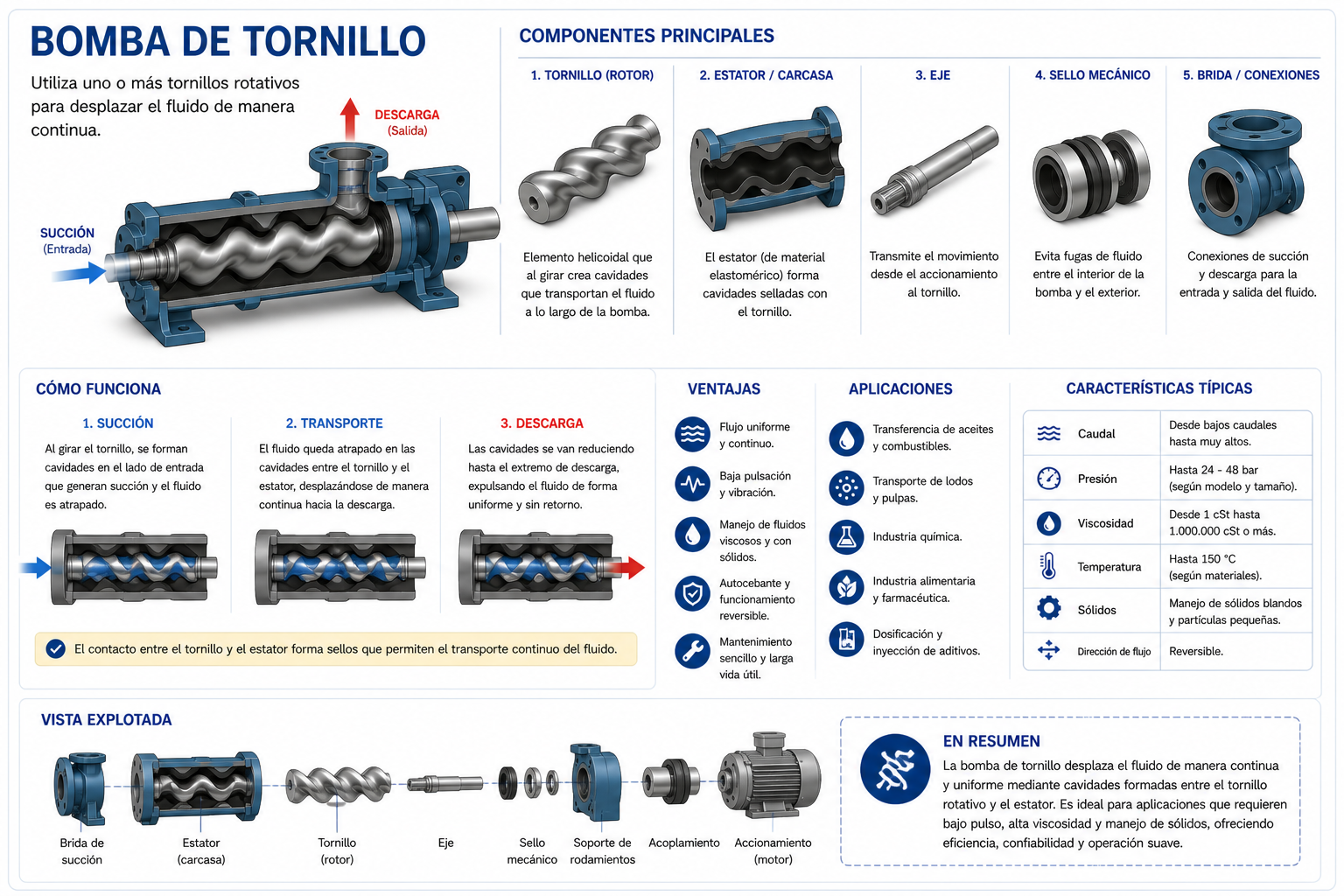

Bomba de tornillo
Utiliza uno o más tornillos rotativos para desplazar el fluido de manera continua.
- Componentes: tornillo, estator/carcasa, eje, sello.
- Ventajas: flujo uniforme y baja pulsación.
- Aplicaciones: aceites, lodos, fluidos viscosos.

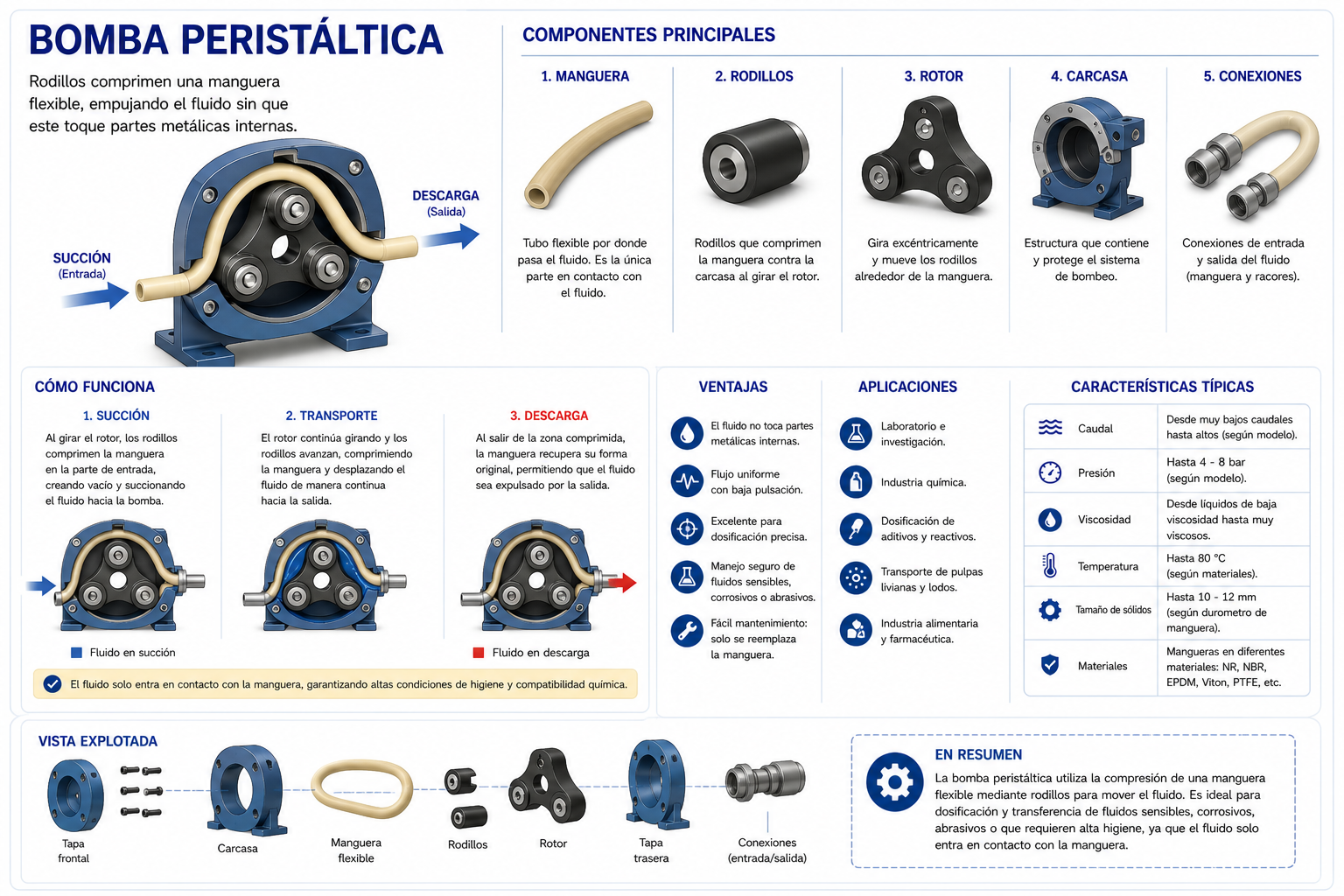

Bomba peristáltica
Rodillos comprimen una manguera flexible, empujando el fluido sin que este toque partes metálicas internas.
- Componentes: manguera, rodillos, rotor y carcasa.
- Ventajas: buena para dosificación y fluidos sensibles.
- Aplicaciones: laboratorio, químicos, dosificación, pulpas livianas.
3. Bombas GEHO para minería y pulpas
Las bombas GEHO se utilizan en aplicaciones exigentes de minería, especialmente para transporte de pulpas abrasivas, relaves espesados, pasta y lodos de alta densidad.

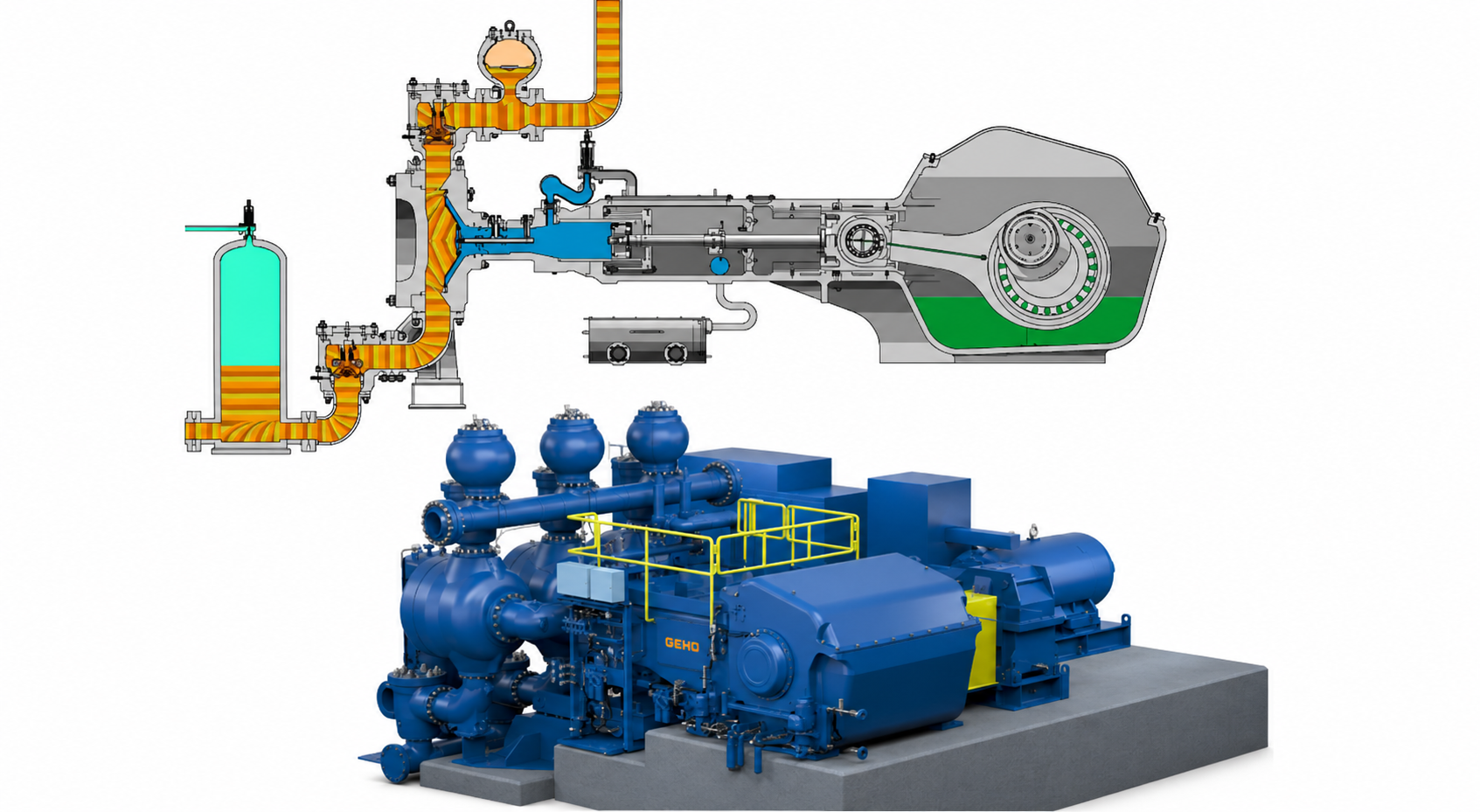

GEHO TZPM | Bomba triplex pistón-diafragma
Bomba de desplazamiento positivo con tres cilindros, accionamiento por cigüeñal y diafragma de separación entre el fluido abrasivo y el sistema mecánico.
- Componentes: motor, reductor, cigüeñal, pistones, diafragmas, válvulas de succión/descarga y amortiguadores de pulsación.
- Uso típico: pulpas minerales abrasivas, relaves, agua de mina y transporte de alta presión.
- Ventaja: el diafragma protege los elementos mecánicos del contacto directo con la pulpa.

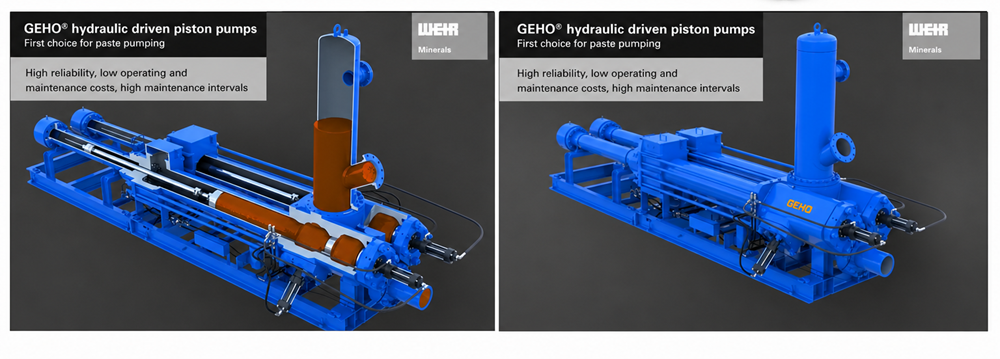

GEHO DH | Bomba hidráulica de pistón
Bomba de pistón accionada hidráulicamente, orientada a pulpas de alta densidad, pastas, lodos viscosos y aplicaciones donde una bomba centrífuga puede no ser adecuada.
- Componentes: unidad hidráulica HPU, cilindros hidráulicos, pistones, válvulas tipo cono o tubo de transferencia y sistema de control.
- Uso típico: relaves en pasta, backfill minero, lodos espesados y fluidos de alta viscosidad.
- Ventaja: alta capacidad para manejar fluidos densos y condiciones exigentes.
Comparativa rápida de selección
| Tipo | Mejor uso | Observación |
|---|---|---|
| Centrífuga | Caudales medios/altos | Muy común, simple y económica |
| Axial | Gran caudal y baja altura | Adecuada para circulación y drenaje |
| Flujo mixto | Caudal alto y altura media | Intermedia entre centrífuga y axial |
| Pistón | Alta presión y caudal controlado | Útil para fluidos viscosos o dosificación |
| Diafragma | Químicos, lodos y fluidos abrasivos | Separa el fluido del mecanismo |
| Engranajes | Aceites y fluidos viscosos | Entrega caudal estable |
| Tornillo | Fluidos viscosos y baja pulsación | Operación suave y continua |
| Peristáltica | Dosificación y fluidos sensibles | El fluido solo contacta la manguera |
| GEHO TZPM | Relaves, pulpas abrasivas y alta presión | Triplex pistón-diafragma |
| GEHO DH | Pasta, backfill y lodos de alta densidad | Accionamiento hidráulico |
Nota técnica
La selección de una bomba depende del caudal, altura dinámica total, presión de descarga, viscosidad, concentración de sólidos, granulometría, abrasividad, régimen de operación, NPSH disponible y estrategia de mantenimiento.
