Resultados principales
Tabla de cálculo
Gráfico comparativo
El gráfico muestra la potencia corregida y fuerza centrífuga para el punto calculado. Es referencial para revisión rápida.
Espacio para imagen 1
Colocar imagen: imagen_harnero_1.png

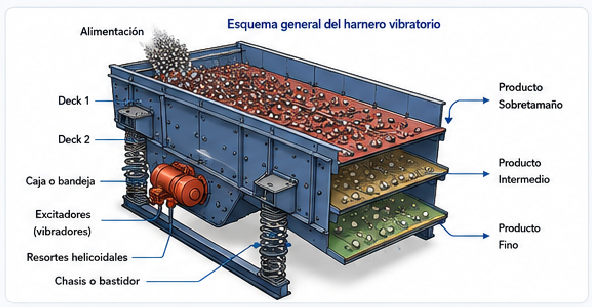

Ejemplo: esquema general del harnero o vista de planta.
Fórmulas y explicación
Caudal volumétrico de material
Q = (Tonelaje × 1000) / ρConvierte el flujo másico de material en caudal volumétrico. El tonelaje se ingresa en t/h y la densidad en kg/m³.
Área de flujo sobre el harnero
A = ancho × alturaEl ancho y la altura se convierten a metros. Representa la sección disponible para el avance del material.
Velocidad de avance del material
V = Q / AVcorr = V × factorLa velocidad base se corrige por el efecto de inclinación y comportamiento real del material sobre la malla.
Masa de material sobre harnero
Mmaterial = ancho × largo × altura × ρPermite estimar la carga de material que actúa junto con la masa propia del equipo.
Torque torsor
Mt = Mtotal × e × (Ncontrapesos / 2)Se calcula en kg·mm usando la masa total y la excentricidad. El factor de contrapesos permite ajustar el caso según configuración.
Potencia
P(W) = Mt(kg·mm) × rpm × 9.80665 × 0.001 × 2π / 60Pcorr = P × factor_choqueConvierte el torque a N·m y calcula la potencia mecánica. Luego se aplica un factor por choque fuerte.
Fuerza centrífuga

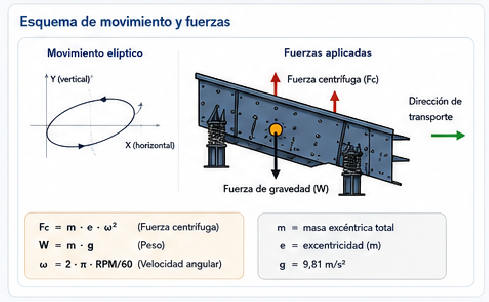

Fc(kgf) = 1.12 × e(mm) × Mtotal(kg) × (rpm/1000)²Relación práctica usada en memorias de cálculo de harneros para estimar la carga centrífuga generada por la excentricidad.
Peso de cada masa excéntrica
W = (Fc × g) / (ω² × r × N)Donde ω es la velocidad angular en rad/s, r es el radio al centro de masa en metros y N es el número de masas excéntricas.
Espesor o ancho de masa
H = W / (γ × A)Con γ como densidad del acero y A como área frontal de la masa. El resultado se entrega en mm.
Espacio para imagen 2
Colocar imagen: imagen_harnero_2.png
Ejemplo: geometría de contrapesos, centro de masa o croquis de fabricación.
