1 Alcance del cálculo

El caudal se estima por celda a partir de su volumen efectivo y una tasa específica de aire. La presión considera la columna hidrostática de pulpa, pérdidas de la red y presión mínima del sistema de dispersión. El motor se estima mediante compresión politrópica simplificada.

Use los rangos como punto de partida. El caudal definitivo depende de mineralogía, granulometría, profundidad de espuma, recuperación objetivo y curva del fabricante.

Importante
Este módulo no reemplaza pruebas metalúrgicas, datos de planta ni selección del proveedor. Para celdas autoaspiradas, ingrese caudal externo cero si no existe soplador.

2 Referencias visuales

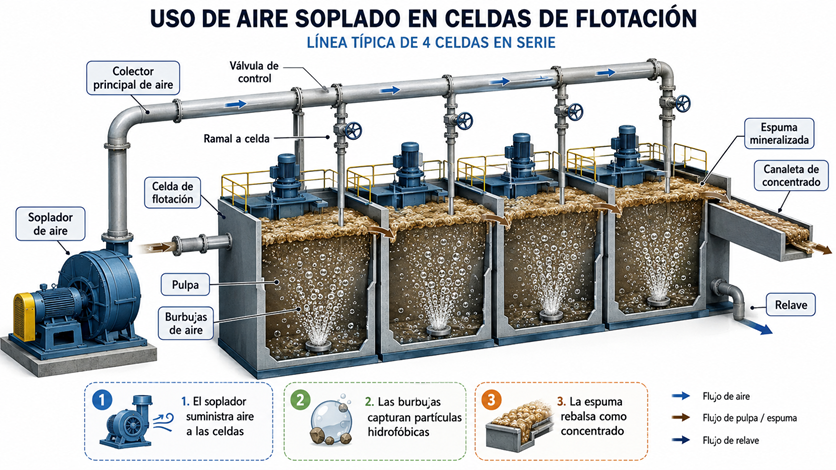

Esquema general de generación y distribución de aire — Referencia de arquitectura: generación, distribución principal, válvulas y puntos de consumo.

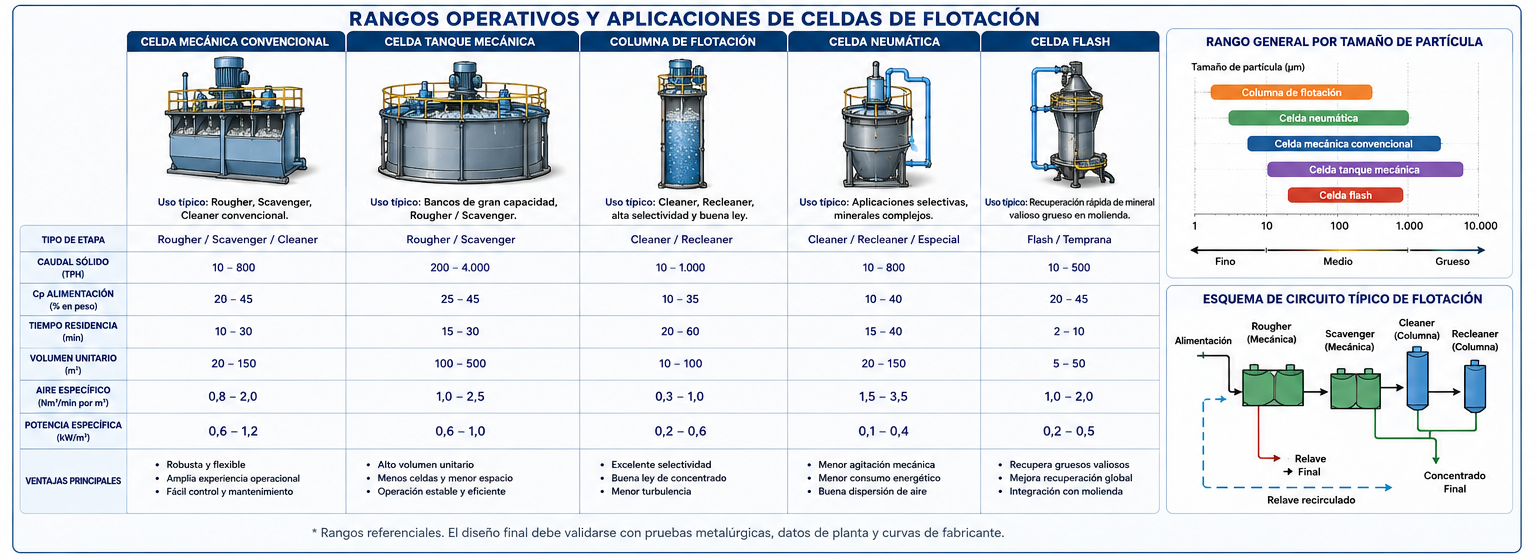

Tipos y rangos de aplicación de celdas de flotación — Referencia de tipos de celda y aplicaciones. Los valores finales deben validarse con el fabricante.

3 Condiciones generales y sopladores

Altitud del sitio [m s.n.m.]Base preliminar de la memoria.

Altura de instalación [m]Positiva si el header está sobre el soplador.

Temperatura ambiente [°C]

Temperatura aire en línea [°C]

Presión requerida en celda [kPag]

Pérdida medidor FIT [kPa]

Pérdida válvula FCV [kPa]

Rugosidad acero [mm]

Margen de caudal [%]

Eficiencia global soplador [%]

Factor de servicio motor

Sopladores en operación

Sopladores en reserva

Margen adicional de presión [%]

4 Banco de celdas

Servicio	Tipo de celda	N° celdas	Volumen unitario [m³]	Aire específico [Am³/min·m³]	Factor simultaneidad	Caudal conocido [Am³/min/celda]	Incluir	Eliminar

Puede agregar, eliminar o desactivar equipos. Si conoce el caudal del fabricante, ingréselo en “Caudal conocido”; ese valor prevalece sobre volumen × aire específico.

5 Trazado del camino crítico

Tramo	Longitud [m]	ID [mm]	Fracción Q	Accesorio	Cantidad	K unitario	K total	Incluir	Eliminar

Puede agregar, eliminar o desactivar filas. Para un tramo recto seleccione “Sin accesorio”; para varios accesorios iguales indique la cantidad. “Personalizado” permite ingresar un K unitario propio.

Calcular sistema

Resultados de velocidades, pérdidas por tramo, presión y potencia aparecerán abajo.

5 Biblioteca referencial

Familia	Volumen típico	Aire específico preliminar	Presión usual	Uso
Mecánica convencional	20–150 m³	0,20–0,40 Am³/min·m³	20–45 kPag	Rougher / scavenger / cleaner
Tanque mecánica	50–630 m³	0,12–0,30 Am³/min·m³	25–70 kPag	Grandes bancos forced-air
Columna	10–100 m³	0,05–0,20 Am³/min·m³	35–80 kPag	Cleaner / recleaner
Neumática / alta intensidad	20–200 m³ eq.	0,07–0,30 Am³/min·m³	30–70 kPag	Minerales complejos / retrofit
Flash	5–50 m³	0,15–0,35 Am³/min·m³	20–55 kPag	Circuitos de molienda

Los rangos son amplios. Como contraste, TankCell publica caudales de 2 Am³/min para 5 m³ hasta 73 Am³/min para 630 m³, con 20–66 kPag en carcasa.
