Cálculo y simulación de placa orificio
Herramienta para estimar caudal, presión diferencial o diámetro de orificio en una placa concéntrica. Incluye Reynolds, Cd, factor de expansión para gas, pérdida permanente aproximada, presión mínima y chequeo preliminar de cavitación/flashing para líquidos.

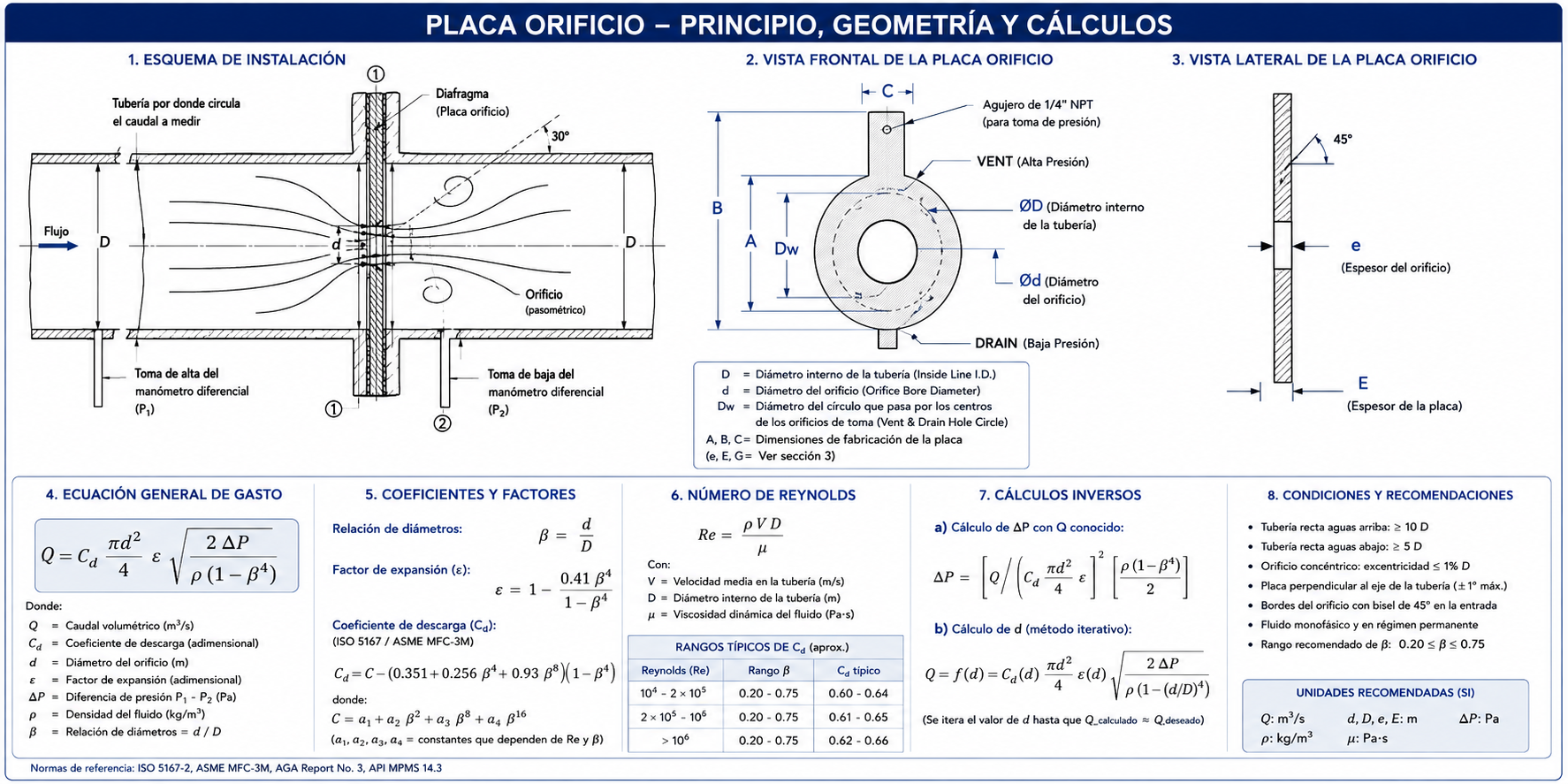

Figura referencial: funcionamiento
Datos de entrada
Resumen
Calcular Q: se ingresa ΔP y el programa despeja caudal.
Calcular ΔP: se ingresa Q y el programa calcula la presión diferencial.
Dimensionar d: se ingresa Q y ΔP objetivo, y se estima el diámetro del orificio.
Cavitación: para líquidos compara la presión mínima estimada con la presión de vapor. Si deja presión de vapor en 0, para agua se estima con temperatura.
Calcular Q: se ingresa ΔP y el programa despeja caudal.
Calcular ΔP: se ingresa Q y el programa calcula la presión diferencial.
Dimensionar d: se ingresa Q y ΔP objetivo, y se estima el diámetro del orificio.
Cavitación: para líquidos compara la presión mínima estimada con la presión de vapor. Si deja presión de vapor en 0, para agua se estima con temperatura.
Resultados
Ingrese los datos y presione calcular.
Perfil de presión y velocidad
Curva Q vs ΔP
Criterios rápidos
| Indicador | Criterio | Comentario |
|---|---|---|
| β=d/D | 0,20 a 0,75 | Rango usual preliminar para placa concéntrica. |
| Reynolds | Preferible turbulento | Con Re bajo aumenta la incertidumbre de Cd. |
| Cavitación líquido | Pmín > Pvapor | Si la presión mínima cae bajo Pvapor, hay riesgo de cavitación/flashing. |
| Gas: ΔP/P1 | Menor es mejor | Si es alto, revisar compresibilidad y condición crítica. |
| Tramos rectos | Según instalación | Consultar norma/fabricante para precisión de medición. |
