Cálculo de NPSH Disponible y Sumergencia Mínima
Herramienta para estimar el NPSH disponible, pérdidas en succión y sumergencia mínima en bombas de agua o pulpa, considerando altitud, temperatura, densidad, viscosidad, diámetro, longitud de succión, rugosidad y pérdidas singulares.
El PHP se utiliza solo como motor de cálculo mediante fetch(). No debe abrirse directamente.

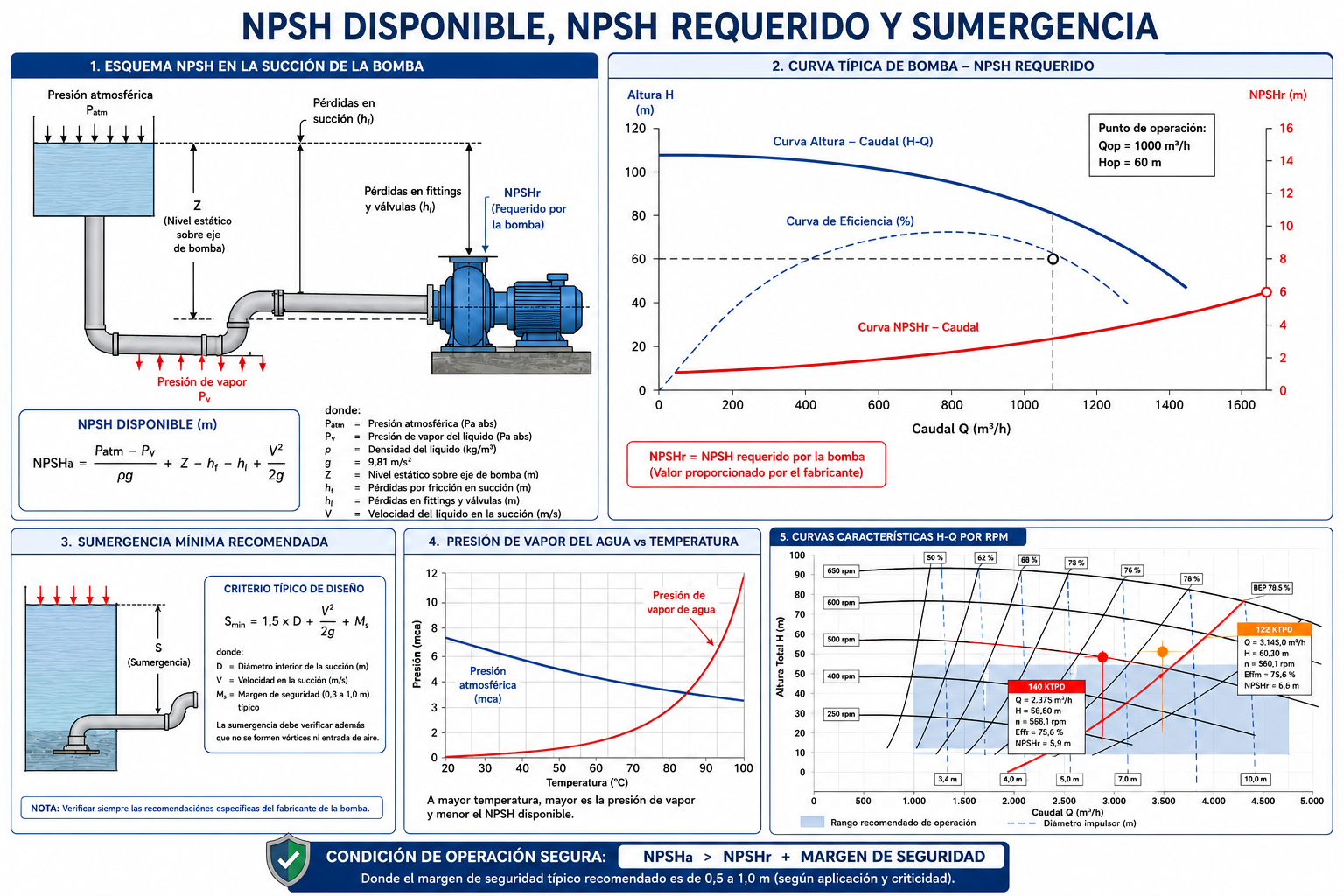

Figura referencial
Datos de entrada
Resultados
Presione Calcular para obtener resultados.
Valores típicos de K para fittings y válvulas
| Elemento | K típico |
|---|---|
| Entrada con borde vivo | 0,5 |
| Entrada redondeada | 0,04 a 0,20 |
| Codo 90° radio largo | 0,2 a 0,4 |
| Codo 90° radio corto | 0,9 a 1,5 |
| Válvula compuerta abierta | 0,15 a 0,25 |
| Válvula mariposa abierta | 0,3 a 1,0 |
| Válvula check | 2 a 5 |
| Contracción / expansión | 0,3 a 1,0 |
Fórmulas
Patm = 101,325 · (1 - 2,25577E-5 · Altitud)^5,25588
Pv = presión de vapor del agua según temperatura
V = Q / A
Re = ρ · V · D / μ
f = 64 / Re si Re < 2000
f = 0,25 / [log10( ε/(3,7D) + 5,74/Re^0,9 )]²
hf = f · (L/D) · V²/(2g)
hs = K · V²/(2g)
NPSHa = (Patm - Pv)/(ρg) + Z - hf - hs + V²/(2g)
Smin = 1,5 · D + V²/(2g) + margen
