1. Datos generales
Geometría
Para canal rectangular use b. Para trapezoidal use b y z. Para circular use D. La altura máxima se usa como referencia de borde libre.
2. Curva o gráfica personalizada
Puede ingresar cualquier curva: terreno medido, gradiente, línea de borde, línea de energía, etc. Una pareja X,Y por línea, separada por coma o punto y coma.

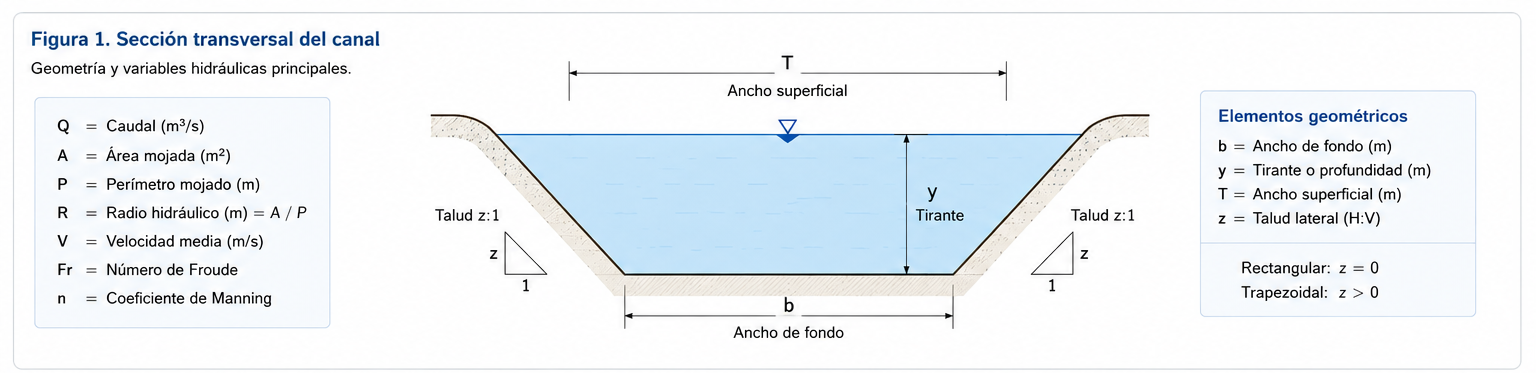

Espacio Figura 1Esquema de canal, tubería o sección transversal
3. Secciones del perfil longitudinal
Ingrese hasta 10 secciones. Si no completa X, se calcula como X = i·Δx. La cota fondo permite estimar pendiente entre secciones. La altura y se puede ingresar o calcular con Manning si se deja en blanco.
| Sec. | X (m) | Cota fondo Z (m) | Altura agua y (m) | Radio curva rc (m) | Ancho superficial B (m) |
|---|
4. Base técnica resumida
Manning: Q = (1/n) · A · Rh2/3 · i1/2
Froude: Fr = V / √(g · A / T), donde T es el ancho superficial.
Régimen: Fr < 0,8 subcrítico; 0,8 ≤ Fr ≤ 1,2 transición; Fr > 1,2 supercrítico.

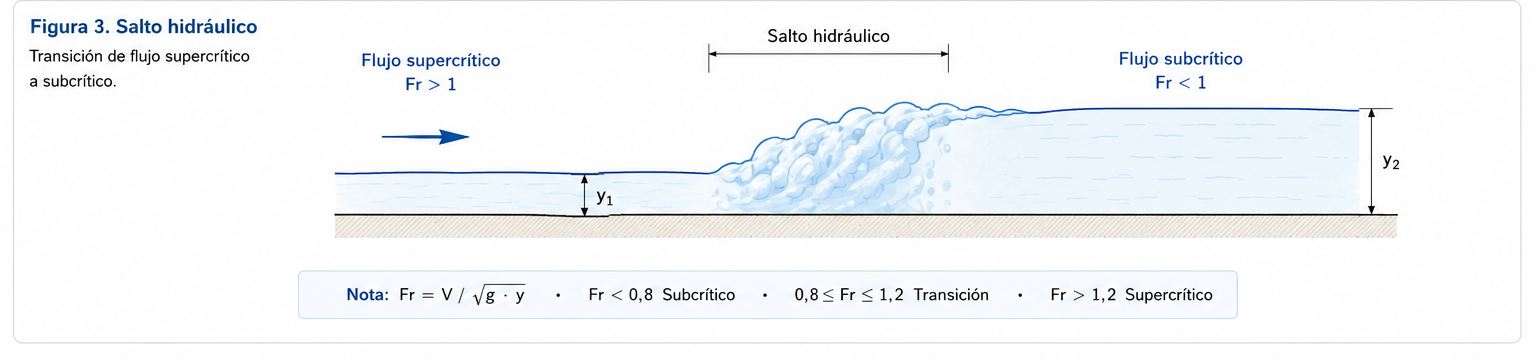

Posible salto hidráulico: se marca cuando existe cambio de régimen entre secciones, especialmente de supercrítico a subcrítico.

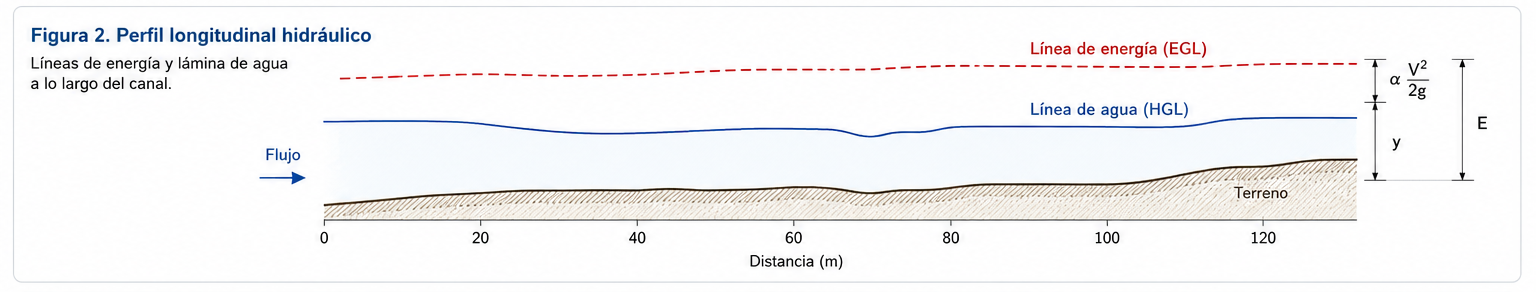

Espacio Figura 2Perfil longitudinal o esquema de salto hidráulico
