METALVAM - Cálculo de Canaletas y Tuberías por Manning

1. Datos generales

Nombre del proyecto

Ejecutor

Descripción

Caudal Q (m³/s)

Pendiente i (m/m)

Manning n

Gravedad g (m/s²)

Régimen subcrítico si Fr <

Régimen supercrítico si Fr >

Tipo de sección

Ancho b (m)

Altura disponible H (m)

Ancho fondo b (m)

Talud z H:V

Altura disponible H (m)

Diámetro interior D (m)

Altura máxima considerada (m)

Radio curvatura rc (m)

Radio interno ri (m)

Ancho superficial b curva (m)

Se calculan sobreelevaciones por Newton y Grashof. Para onda cruzada se entrega una estimación simplificada usando el ángulo ingresado.

Ángulo β para onda cruzada (°)

Ángulo θ semi período (°)

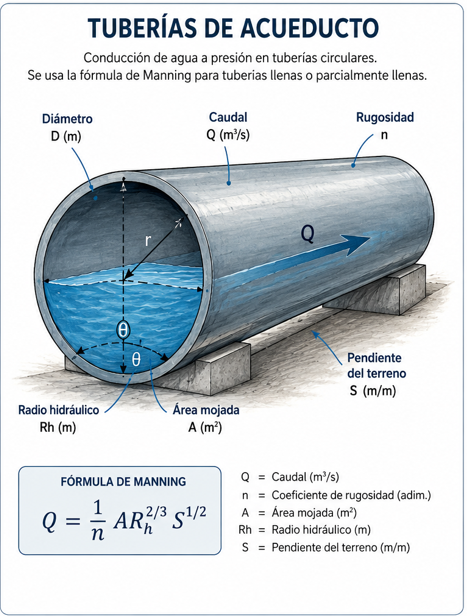

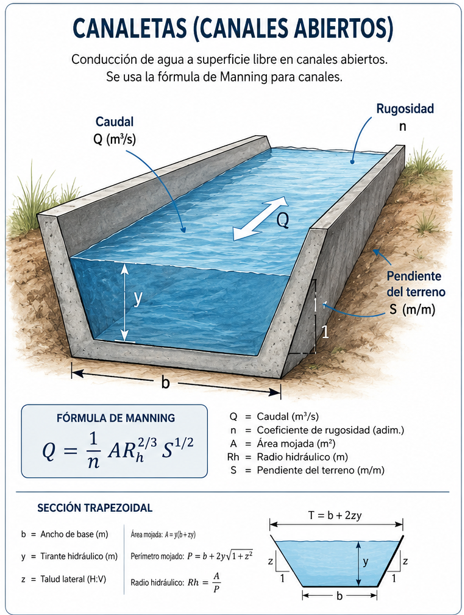

Q = (√i / n) · A · Rh^2/3 donde Rh = A / P

Newton: Δh = V² · b / (g · rc)

Grashof: Δh = 2,30 · V²/g · log(rc / ri)

Onda cruzada: y = V²/g · sen²(β + θ/2)

La altura normal se determina por iteración numérica. El régimen se verifica con el número de Froude: subcrítico, cercano a crítico o supercrítico.
