Fórmulas Hidráulicas

Cálculo individual y general con valores por defecto coherentes

Datos base

Caudal Q (m³/h)

Densidad ρ (kg/m³)

Viscosidad dinámica μ (Pa·s)

Diámetro exterior De (mm)

Espesor e (mm)

Revestimiento interior (mm)

Longitud L (m)

Rugosidad ε (mm)

Gravedad g (m/s²)

Kt total pérdidas singulares

Eficiencia η (0 a 1)

Presión P (bar)

Altura estática (m)

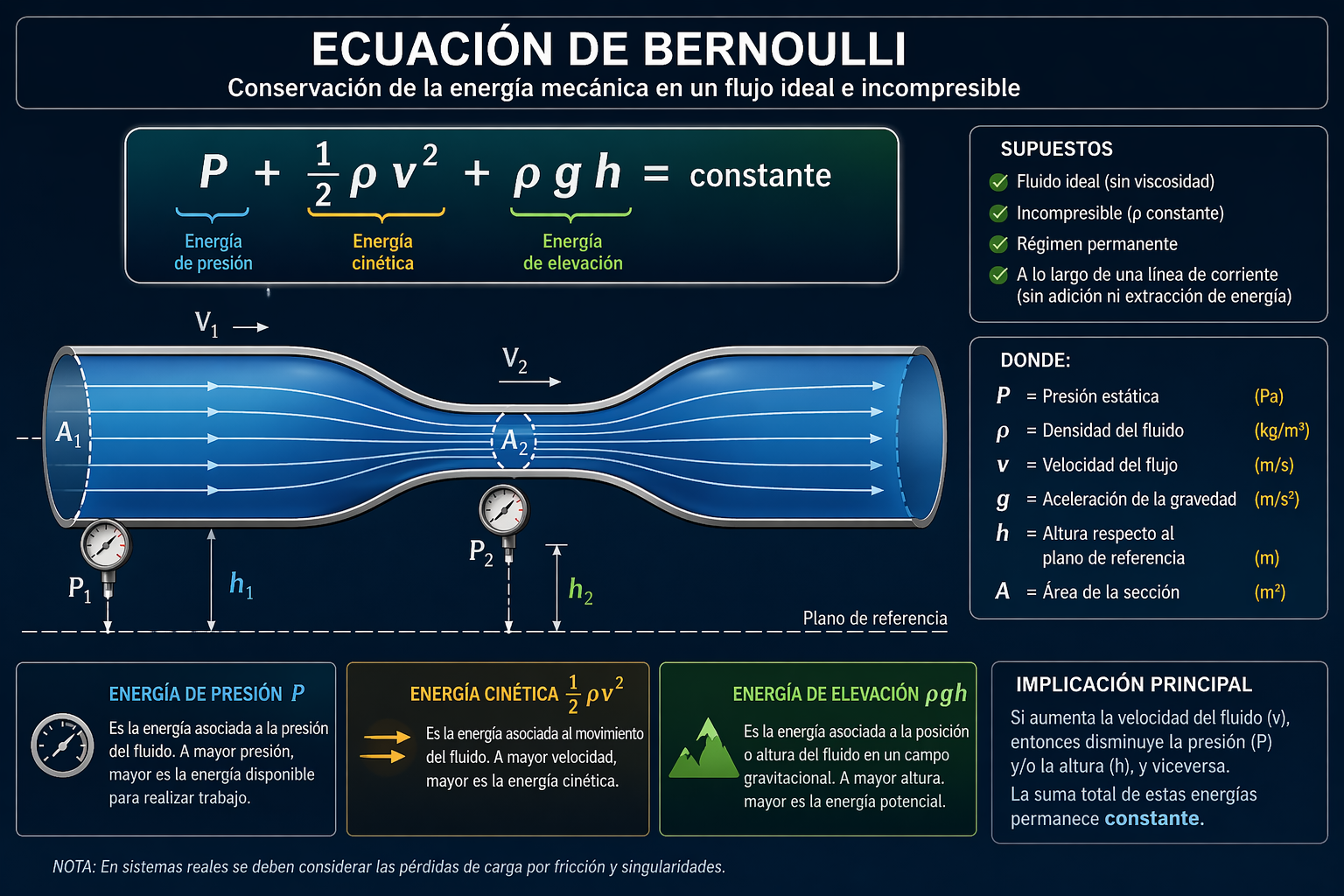

Ecuación de Bernoulli

z + P/γ + V²/2g = constante

La ecuación de Bernoulli representa la conservación de la energía mecánica del fluido entre dos puntos, considerando:

z: energía de elevación
P/γ: energía de presión
V²/2g: energía cinética

En sistemas reales se agregan pérdidas por fricción y pérdidas singulares, además del aporte de bombas si corresponde.

Rango de flujo según Reynolds

Laminar: Re < 2000
Transición: 2000 ≤ Re ≤ 4000
Turbulento: Re > 4000

1. Diámetro interior

Di = De - 2·e - 2·lin

Resultado

2. Área interior

A = π · Di² / 4

Resultado

3. Velocidad

V = Q / A

Resultado

4. Reynolds

Re = (ρ · V · Di) / μ

Resultado

5. Factor de fricción

1 / √f = -2 · log10[(ε / 3.7D) + (2.51 / Re√f)]

Ecuación implícita de Colebrook-White para flujo turbulento.
Para régimen laminar: f = 64 / Re
En transición: resultado referencial, usar con criterio.

Resultado

6. Pérdida por fricción

hf = f · (L / Di) · (V² / 2g)

Resultado

7. Pérdida singular

hm = Kt · (V² / 2g)

Resultado

8. Gradiente hidráulico

J = hf / L

Resultado

9. Presión a altura

H = P / (ρ · g)

Usando P en bar → conversión interna a Pa

Resultado

10. Potencia hidráulica

P = (ρ · g · Q · H) / η

Resultado

11. TDH simple

TDH = Hestática + hf + hm

Resultado
