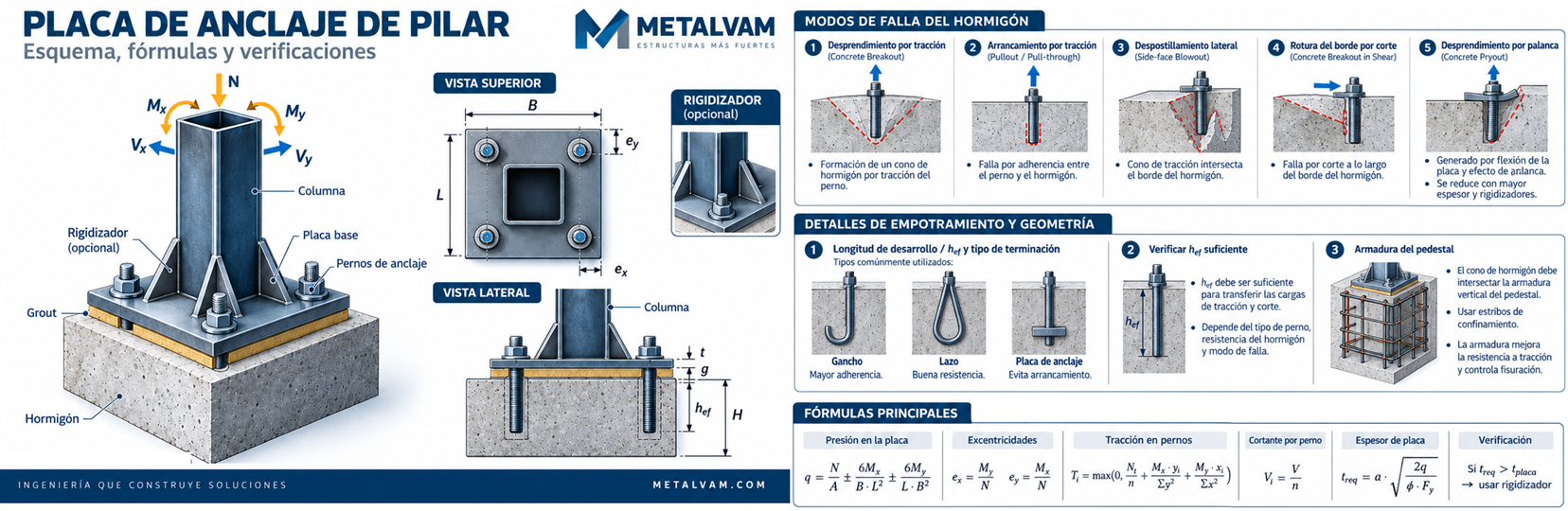

Placas de anclaje de pilares
Predimensionamiento de placa base, pernos de anclaje, presión de apoyo y necesidad preliminar de rigidizadores a partir de fuerzas y momentos.
Resultados
Apoyo de placa sobre hormigón
Pernos de anclaje
Flexión de placa base
Criterio de rigidizadores
Distribución de demanda por perno
| # | x | y | T | V | Util. |
|---|
Metodología y formulación
1. Presión de apoyo
Para contacto completo se adopta distribución lineal de presiones bajo una placa rectangular sometida a carga axial y momentos biaxiales.
2. Espesor de placa
La proyección libre de la placa se revisa como una franja en voladizo sometida a la presión máxima de apoyo.
3. Grupo de pernos
Como predimensionamiento, la tracción por levantamiento y momentos se distribuye elásticamente entre los pernos. La compresión del hormigón no se acredita para reducir la demanda de los pernos.
4. Resistencia preliminar del acero del perno
La interacción se evalúa de forma conservadora con T/φN + V/φV ≤ 1 para selección preliminar.
5. Rigidizadores
Se recomiendan cuando la placa provista no satisface el espesor requerido, existe pérdida de contacto con tracción significativa o la proyección libre resulta muy grande respecto del espesor. La geometría final del rigidizador debe verificarse por fluencia, pandeo, soldadura y transferencia de fuerzas.
6. Desprendimiento por tracción (Concrete Breakout)
Se evalúa el cono proyectado del grupo, limitado por los bordes del pedestal. Es una verificación preliminar tipo CCD para pernos hormigonados in situ.
7. Pullout y despostillamiento lateral
Para cabeza/placa se calcula el área neta de apoyo. Para gancho J/L se utiliza la dimensión eₕ. El side-face blowout se activa automáticamente cuando el empotramiento es profundo respecto de la distancia al borde.
8. Rotura de borde por corte y pryout
El corte remanente después de fricción se verifica en cada dirección principal contra el borde correspondiente. Para cargas biaxiales el resultado es de predimensionamiento y debe completarse con la geometría exacta del cono.
9. Empotramiento y armadura del pedestal
Se compara hₑf con la profundidad disponible del pedestal y se estima el hₑf mínimo para breakout y pryout. Si se dispone armadura específicamente detallada para cruzar el cono, se informa su capacidad como vía alternativa de transferencia solo cuando el desarrollo se declara verificado.
10. Alcance de la verificación
El cálculo es de predimensionamiento. El diseño final debe revisar la edición normativa del proyecto, grupos de anclajes, fisuración, sismo, soldaduras, grout, tolerancias, placa bajo tracción, desarrollo real de armaduras y detalles constructivos.
